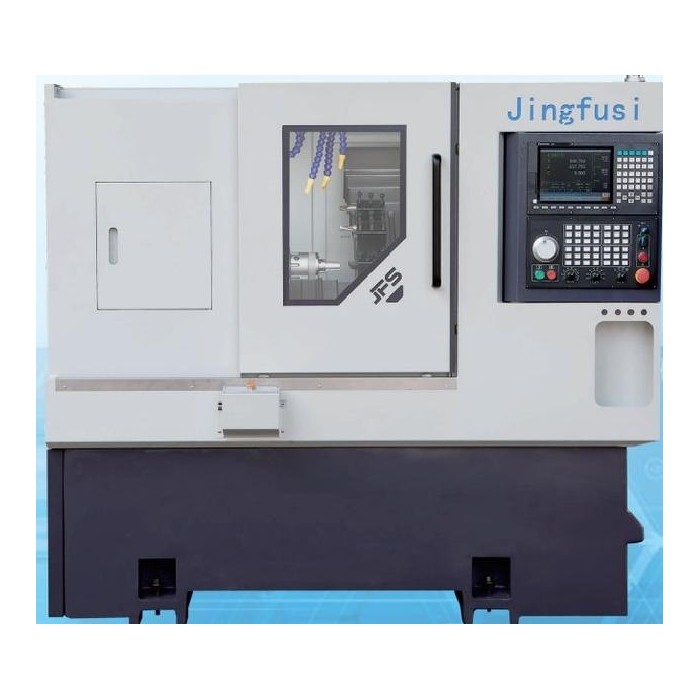

CNC-Gang-Werkzeugdrehmaschine CK36 25 46S

Jingfusi ist ein Lieferant von CNC-Gang-Werkzeugdrehmaschinen CK36 25 46S. Aufgrund der umfangreichen Erfahrung in der Branche freuen wir uns aufrichtig darauf, mit Ihnen in Kontakt zu treten und Ihnen professionelle Dienstleistungen und Unterstützung während des gesamten Prozesses zu bieten.

Modell:CK36/25/46S

Anfrage absenden

Produktbeschreibung

·Zu den bearbeitbaren Materialien gehören Edelstahl, Titanlegierungen und Kohlenstoffstahl

Zu den optionalen Anbaugeräten gehören ein Revolverkopf, ein Flycuter-Kopf und ein Antriebskopf. Der Antriebskopf ist schwenkbar und ermöglicht beliebige Schwenkwinkel von 0° bis 90°, was eine integrierte Fräs- und Drehbearbeitung ermöglicht.

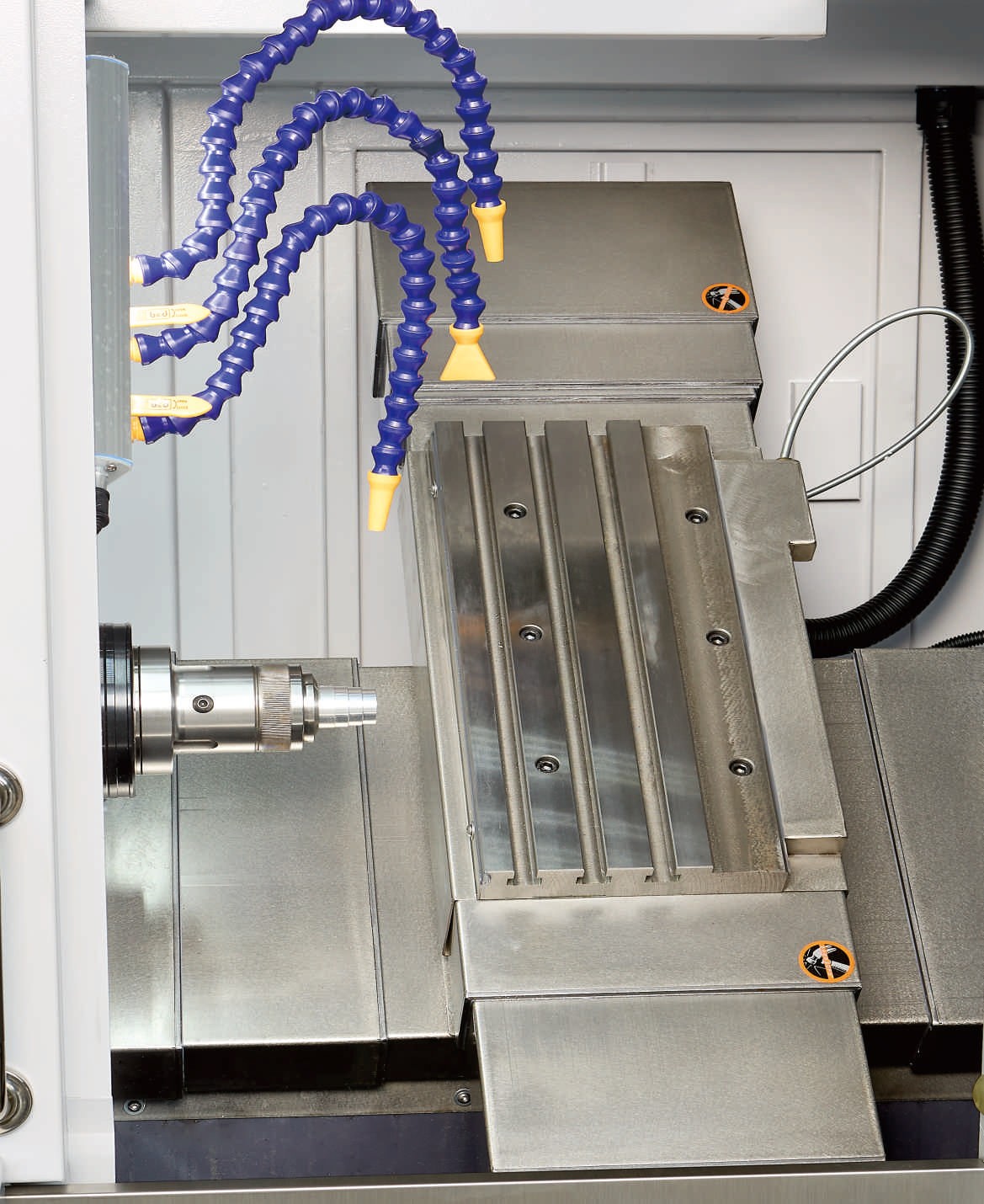

·Schrägbett
·Kurzer Hub maximiert die Präzision
·Zu den bearbeitbaren Materialien gehören Edelstahl, Titanlegierungen und Kohlenstoffstahl
·Der Integralguss wird Glüh-, Vibrationstests und Alterungsprozessen unterzogen, um Langzeitstabilität zu gewährleisten und die Lebensdauer der Werkzeugmaschinen zu verlängern.

Hauptspezifikation

Modell einer Drehmaschine		Einheit	CK36S	CK25S	CK46S	Remart
Verarbeitungskapazität	Maximaler Schwenkdurchmesser über dem Bett	mm	300	O300	0300
	Maximaler Tuning-Durchmesser	mm	Ø100	Ø100	Ø100	Scheibe
	Max. Drehlänge	mm	200	200	200
	Schieben Sie sich in die Höhe vom Boden	mm	1020	1020	1020
	Spindelnase	-	Ø35	Ø35	A2-5
	Durchmesser der Spindelbohrung	mm	043	F38	056
	Maximaler Stangenmaterialdurchmesser	mm	F35	025	Ø45
	Maximale Spindeldrehzahl	U/min	7000	8000	4500
	Leistung/Drehmoment des Spindelmotors	Kw/N.m	5,5 kW/35 Nm	3,7 kW/23 Nm	7,5 kW/47 Nm
Vorschubachse	Max. schnelle Fahrgeschwindigkeit	m/mein	20 oder 30	20 oder 30	20 oder 30
	×/Z/Y-Achsen-Motorleistung/Drehmoment	Kw/N.m	YASKAWAl850W/3,39 Nm oder SYNTEC 1 kW/3,2 Nm	YASKAWA1850W/3,39 Nm oder SYNTEC 1 kW/3,2 Nm	YASKAWA1850W/3,39 Nm oder SYNTEC 1 kW/3,2 Nm
	XZ-xis Kugelumlaufspindeln der Klasse C3	-	32/32	32/32	32/32
	×Z-Achsen-Rollenführungsschienen	-	25/25	25/25	25/25
	Effektiver Verfahrweg der X-Achse	mm	750	750	750
	Effektiver Verfahrweg der Z-Achse	mm	370	370	370
Gerätespezifikationen	Nettogewicht der Maschine	kg	2000	1900	1900
	Gesamtmaschinenleistung	KW	10	13.5	13.5
	Maschine L×B×H	mm	1700x1300×1400	1700×1300×1400	1700×1300×1400

Die Werkzeugmaschine wird ständig optimiert. Bitte beachten Sie auch die tatsächlichen Daten der Maschine für die oben genannten Parameter.

Optionale Artikel

Konfigurationselement		CK36S	CK25S	CK46S
Hauptspindel	Mechanische Spindel	●	●	●
Hauptspindel	Elektrische Spindel	O	O	O
Regler	SYNTEC-Controller	●	●	●
Regler	FANUC-Controller	O	O	O
Vorschubachse	Yaskawa	●	●	●
Vorschubachse	SYNTEC	O	O	C
Spannen	Klemme zurückziehen	●	●	●
Zusatzausrüstung	Materialempfangsgerät	O	O	O
	Fütterungsgerät	O	O	O
	Späneförderer	O	O	O
	Automatisierter Roboter	O	O	O
	Ölnebelabscheider	O	O	O
