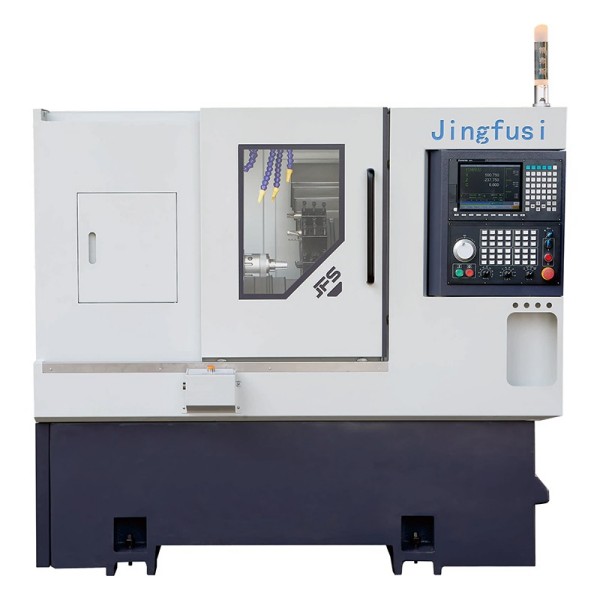

CNC-Gang-Werkzeugdrehmaschine CK46 52 76

Jingfusi bietet eine langlebige CNC-Mehrfachdrehmaschine CK46 52 76. Unser Produkt ist von höchster Qualität und integriert Fräs- und Drehvorgänge für hohe Effizienz. Wir verfügen über umfangreiche Erfahrung in der Branche. Bitte kontaktieren Sie uns für einen umfassenden Service.

Modell:CK46/52

Anfrage absenden

Produktbeschreibung

Jingfusi ist ein Hersteller von CNC-Gang-Werkzeugdrehmaschinen CK46 52 76. Im Folgenden sind die Hauptmerkmale unseres Produkts aufgeführt:

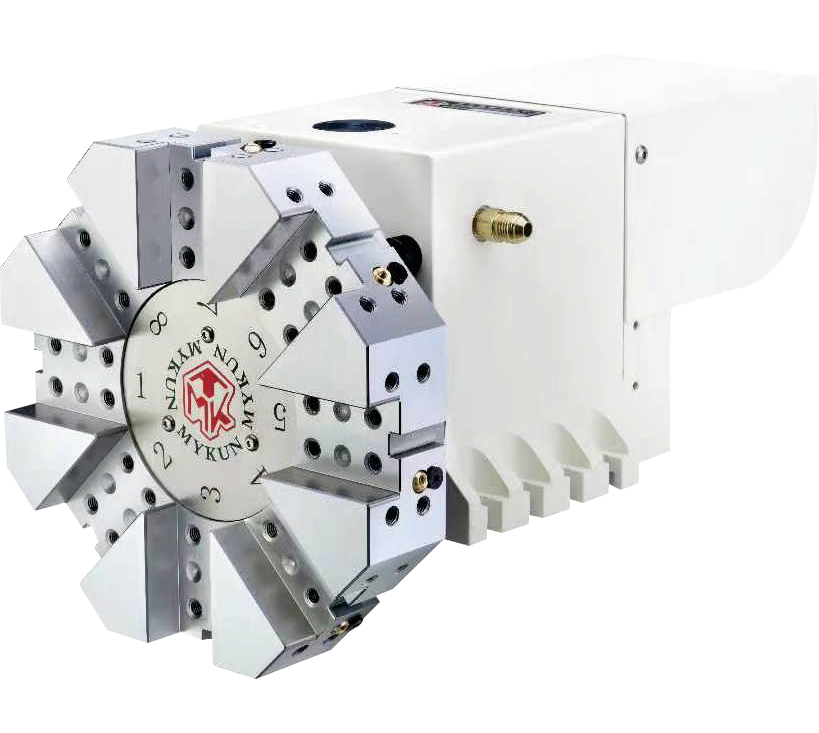

· Kann mit Revolvern, fliegenden Schneidköpfen, Antriebsköpfen usw. ausgestattet werden. Der Antriebskopf kann für integriertes Fräsen und Drehen von 0° bis 90° geneigt werden.
· Vergrößerter Werkzeughalter für verbesserte Steifigkeit.
· Kann Edelstahl, Titanlegierungen, Kohlenstoffstahl und andere Materialien bearbeiten.
· Der integrierte Guss wird Glüh-, Vibrations- und anderen Alterungsprozessen unterzogen, um eine langfristige Stabilität zu gewährleisten und die Lebensdauer der Werkzeugmaschine zu verlängern.

Hauptspezifikation

Modell einer Drehmaschine		Einheit	Ø160	CK52	CK76	Remart
Verarbeitungskapazität	Maximaler Schwenkdurchmesser über dem Bett	mm	Ø400	400	Ø400
	Maximaler Tuning-Durchmesser	mm	CK52	Ø160	Ø160	Scheibe
	Max. Drehlänge	mm	380	380	380
	Seitenmittelhöhe vom Boden	mm	1080	1080	1080
	Spindelnase	-	A2-5	A2-6	A2-8
	Durchmesser der Spindelbohrung	mm	056	066	086
	Maximaler Stabmaterialdameter	mm	Ø45	Ø51	072
	Maximale Spindeldrehzahl	U/min	4000	4000	2000
	Leistung/Drehmoment des Spindelmotors	Kw/N.m	7,5 kW/47 Nm	11 kW/72 Nm	15 kW/143 Nm
Vorschubachse	Max. schnelle Fahrgeschwindigkeit	m/mein	24	24	24
	×/Z/Y-Achsen-Motorleistung/Drehmoment	Kw/N.m	YASKAWA1,3 KW/8,34 Nm oder SYNTEC1,8 kW/Nennwert 115 Nm	· Kann mit Revolvern, fliegenden Schneidköpfen, Antriebsköpfen usw. ausgestattet werden. Der Antriebskopf kann für integriertes Fräsen und Drehen von 0° bis 90° geneigt werden.	YASKAWA11,3 kW/68,34 Nm oder SYNTEC1,8 kW/Nennleistung 11,5 Nm
	X/Z-Achse C3-Kugelumlaufspindeln	-	32/32	32/32	32/32
	×Z-Achsen-Oller-Führungsstangen	-	35/35	35/35	35/35
	Effektiver Verfahrweg der X-Achse	mm	1000	1000	1000
	Effektiver Verfahrweg der Z-Achse	mm	400	400	400
Gerätespezifikationen	Nettogewicht der Maschine	kg	2600	2700	2800
	Gesamtmaschinenleistung	KW	10	13.5	17.5
	Maschine L×B×H	mm	2100×1580×1800	2100×1580×1800	2100×1580×1800

Die Werkzeugmaschine wird ständig optimiert. Bitte beachten Sie auch die tatsächlichen Daten der Maschine für die oben genannten Parameter.

Optionale Artikel

Konfigurationselement		Ø160	CK52	Ck76
Hauptspindel	Mechanische Spindel	●	●	●
Hauptspindel	Elektrische Spindel	O	O	O
Regler	SYNTEC-Controller	●	●	●
Regler	FANUC-Controller	O	O	O
Vorschubachse	Yaskawa	●	●	●
Vorschubachse	SYNTEC	O	O	O
Spannen	Klemme zurückziehen	●	●	●
Spannen	Futter	O	O	O
Zusatzausrüstung	Materialempfangsgerät	O	O	O
	Fütterungsgerät	O	O	O
	Späneförderer	O	O	O
	Automatisierter Roboter	O	O	O
	Ölnebelabscheider	O	O	O
