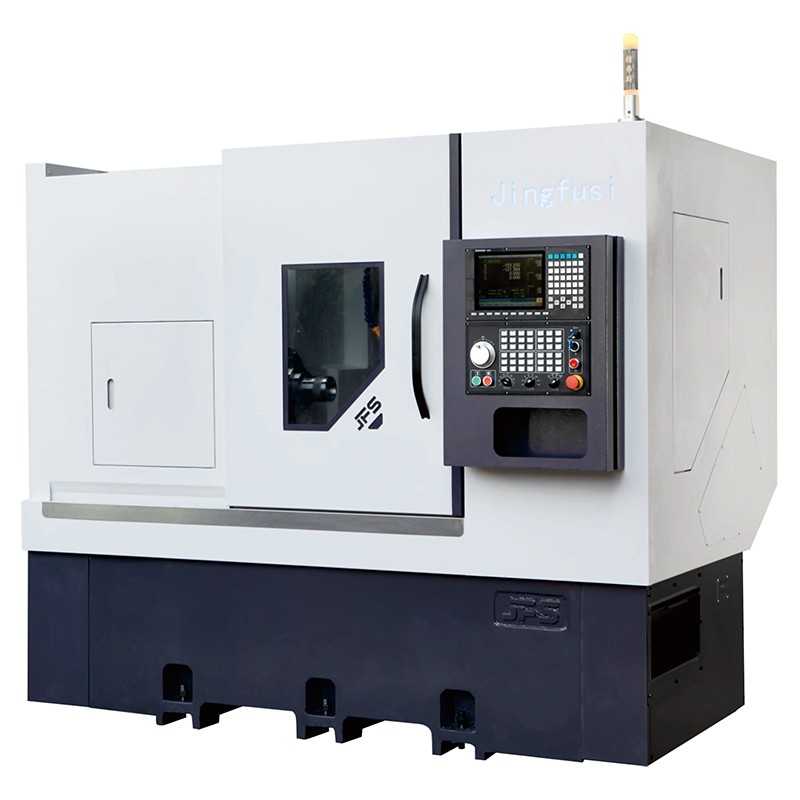

Drehrevolver-CNC-Drehmaschine CK46 52 76TWS

Als Fabrik produziert Jingfusi für Kunden hochwertige CNC-Drehmaschinen mit Revolverkopf CK46 52 76TWS. Dieses Produkt wurde in mehreren Präzisionsprozessen verarbeitet, was nicht nur einen langfristig stabilen Betrieb der Ausrüstung, sondern auch die Gesamtlebensdauer der Werkzeugmaschine gewährleistet. Die Gesamtkostenleistung ist sehr hoch, sowohl die Effizienz der Werkzeugmaschine als auch die Wartungskosten im späteren Zeitraum sind ausgezeichnet. Nehmen Sie gerne Kontakt mit uns auf!

Modell:CK46/52

Anfrage absenden

Produktbeschreibung

Die Drehrevolver-CNC-Drehmaschine CK46 52 76TWS des Lieferanten Jingfusi eignet sich für die Grob- und Endbearbeitung von Materialien wie Edelstahl, Titanlegierung, Kohlenstoffstahl und Formstahl. Weitere Highlights dieses Produkts sind:
· Der Integralguss wird Alterungsprozessen wie Glühen und Rütteln unterzogen, um Langzeitstabilität zu gewährleisten und die Lebensdauer der Maschine zu verlängern.

Hauptspezifikation

Modell einer Drehmaschine		Einheit	CK46TWS	CK52TWS	CK76TWS	Remart
Verarbeitungskapazität	Maximaler Schwenkdurchmesser über dem Bett	mm	Q400	0400	0400
	Maximaler Drehdurchmesser	mm	Ø200	Ø250	Ø300	Scheibe
	Max. Drehlänge	mm	380	380	380
Spindel	Spindel-Hydraulikspannfutter	In	6"	8"	10"
	Höhe der Spindelmitte vom Boden	mm	1080	1080	1080
	Spindelnase	-	A2-5	A2-6	A2-8
	Durchmesser der Spindelbohrung	mm	②56	F66	F86
	Maximaler Durchmesser des Stangenmaterials	mm	45	Ø51	072
	Maximale Spindeldrehzahl	U/min	4500	4000	2000
	Leistung/Drehmoment des Spindelmotors	Kw/N.m	11 kW/72 Nm oder 15 kW/95,5 Nm	15 kW/95,5 Nm oder 15 kW/143 Nm	15 kW/143 Nm oder 15 kW/192 Nm

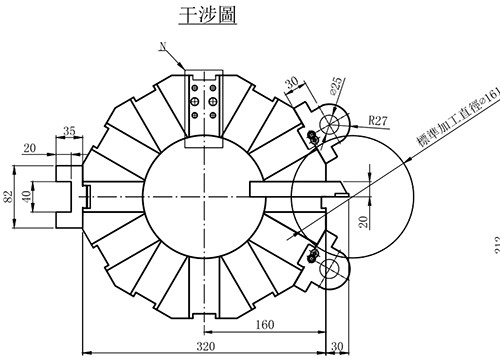

Servoturm	Turmmodell		80-12T	80-12T	80-12T
Vorschubachse	Max. schnelle Fahrgeschwindigkeit	m/mein	24	24	24
	×/Motorleistung/Drehmoment der Z-Achse	Kw/N.m	YASKAWAI 1,3 kW/8,34 Nm oder SYNTEC 1,8 kW/Nennkraft 11,5 Nm	YASKAWAI 1,3 kW/8,34 Nm oder SYNTEC 1,8 kW/Nennkraft 11,5 Nm	YASKAWAI 1,3 kW/8,34 Nm oder SYNTEC 1,8 kW/Nennkraft 11,5 Nm
	XZ-Achse C3-Grad-BLL-Schrauben	-	32/32	32/32	32/32
	X/Z-Achsen-Rollenführungsschienen	-	35/35	35/35	35/35
	Effektiver Verfahrweg der X-Achse	mm	230	230	230
	Effektiver Verfahrweg der Z-Achse	mm	400	400	400
Reitstock	Tail-Seat-Reise	mm	400	400	400
Reitstock	Stift konisches Loch	MK	Morse Nr. 5	Morse Nr. 5	Morse Nr. 5
Gerätespezifikationen	Nettogewicht der Maschine	kg	3500	3600	3700
	Gesamtmaschinenleistung	KW	11	14.5	18.5
	Maschine LxB×H	mm	2300×1600×1700	2300×1600×1700	2300×1600 ×1700

Die Werkzeugmaschine wird ständig optimiert. Bitte beachten Sie auch die tatsächlichen Daten der Maschine für die oben genannten Parameter.

Optionale Artikel

Konfigurationselement		CK46TWS	CK52TWS	CK76TWS
Hauptspindel	Mechanische Spindel	●	●	●
Hauptspindel	Elektrische Spindel	O	O	O
Regler	SYNTEC-Controller	●	●	●
Regler	FANUC-Controller	O	O	O
Vorschubachse	Yaskawa	●	●	●
Vorschubachse	SYNTEC	O	O	O
Spannen	Klemme zurückziehen	●	●	●
Spannen	Futter	O	O	O
Zusatzausrüstung	Fütterungsgerät	O	O	O
	Späneförderer	O	O	O
	Automatisierter Roboter	O	O	O
	Ölnebelabscheider	O	O	O
