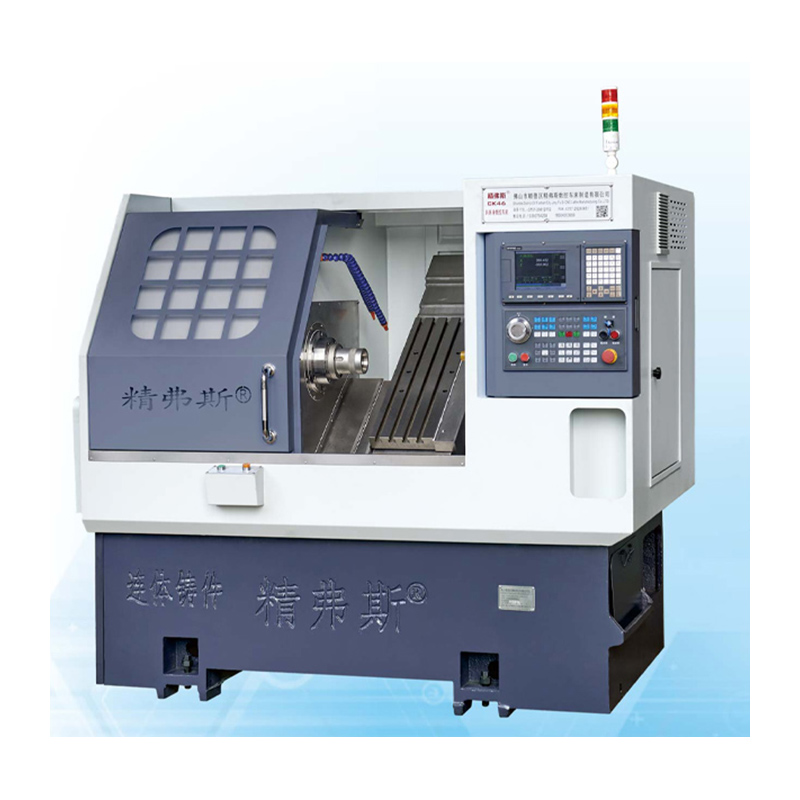

CNC -Drehmaschine mit geneigtem Bett

Die Jingfusi® CNC-Drehmaschine mit geneigten Bett besteht aus ausgewählten hochwertigen Harzsand, und das Grundbett wird integral gegossen und einer strengen alternden Behandlung ausgesetzt. Es hat eine hohe Starrheit, eine ausgezeichnete Stoßdämpfungsleistung und -festigkeit, die die Stabilität der Maschine gewährleistet. Die maßgeschneiderte und vorgeschriebene Methode für die Schraubstab verbessert die Starrheit und Verarbeitungsgenauigkeit des Werkzeugwerkzeugs.

Modell:CK46

Anfrage absenden

Produktbeschreibung

Jingfusi® CNC -Drehmaschine mit geneigtem Bett hat die Eigenschaften einer bequemen Chipentfernung, vollständigen Funktionen, hervorragender Leistung, hoher Starrheit, hoher Effizienz und hoher Präzision. Hauptsächlich in Autoteilen, Sanitärventilen, Formen und anderen Branchen. Es eignet sich auch zur Chargenverarbeitung von Wellen, Scheiben und anderen Teilen mit komplexen Größen, verschiedenen Größen und hohen Präzisionsanforderungen. Es kann die Chip -Verarbeitung von internen und externen Kreisen, Rillen, Zapfen, kugelförmigen Oberflächen, verschiedenen Metrik- und Zentimeträgern und anderen Rotationskörpern automatisch vervollständigen. Die Gussteile bestehen alle aus Harzsand, das eine alternde Behandlung unterzogen wurde und eine gute Stabilität, hohe Stärke und gute Genauigkeitsretention aufweist.

Maschinenreisen Diagramm

Produktdetails

Parameterliste

Projekt		Einheit	CK46	CK52	CK76
Maximale Drehlänge		mm	350
Maximaler Drehdurchmesser auf dem Bett		mm	Ø 500
Maximaler Drehdurchmesser am Skateboard		mm	Ø 160
Bettneigung		°	35 °
Effektive Reise der X/Z -Achse		mm	Durchmesser 1000/400
X/Z -Achsenschraubenspezifikationen		mm	32
X/z -Achsenschienenspezifikationen		mm	35
X/Z-Achse-Motorleistung		KW	1.3
Maximale schnelle Bewegung der x/z -Achse		m/my	24
Werkzeugmaschine Länge x Breite x Höhe		mm	2100x1580x1800
Gesamtgewicht der gesamten Maschine		Kg	2600
Messernummer		Fix	8
Quadratmessergröße		mm	20x20
Runde Lochschneidergröße		mm	Ø20
Gesamtleistung		KW	13	13	16
Durchschnittlicher Stromverbrauch		Kw / h	2	2	2.5
Hauptwelle	Spindel -End -Gesichtsform		A2-5	A2-6	A2 -8


	Maximale Spindelgeschwindigkeit	r/min	6000 (gesetzt auf 4500)	4200 (auf 3500 eingestellt)	3200 (auf 2500 eingestellt)
	Spindelmotorleistung	KW	7.5	7.5	11
	Nennmoment des Spindelmotors	Nm	47,8nm	47,8nm	72nm
	Maximaler Stachelabwinddurchmesser	mm	Ø 45	Ø 51	Ø 75

Genauigkeit der Werkzeugmaschine

Maschinengenauigkeit, Jingfus -Faktor Standard:
Haupttestelement	Schematischer Diagramm	Erkennungsmethode	Fabrikstandard


Spindel -Radialschlag,		Runout des Außenkegels erkennen	0.0025


X-Achse Wiederholungsposition		Erkennen Sie die wiederholte Positionierung der x-Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen.	0.0025


Z-Achse Wiederholungsposition		Erkennen Sie die wiederholte Positionierung auf der Z -Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen.	0.0025


Wenn der Kunde die ISO- oder VD1 -Genauigkeit der x/z/y -Achse testen möchte, muss er zum Zeitpunkt des Vertrags festgelegt werden. Der Kunde muss diesen Artikel gleichzeitig mit der ersten Akzeptanz der Jingfusi -Fabrik testen.
