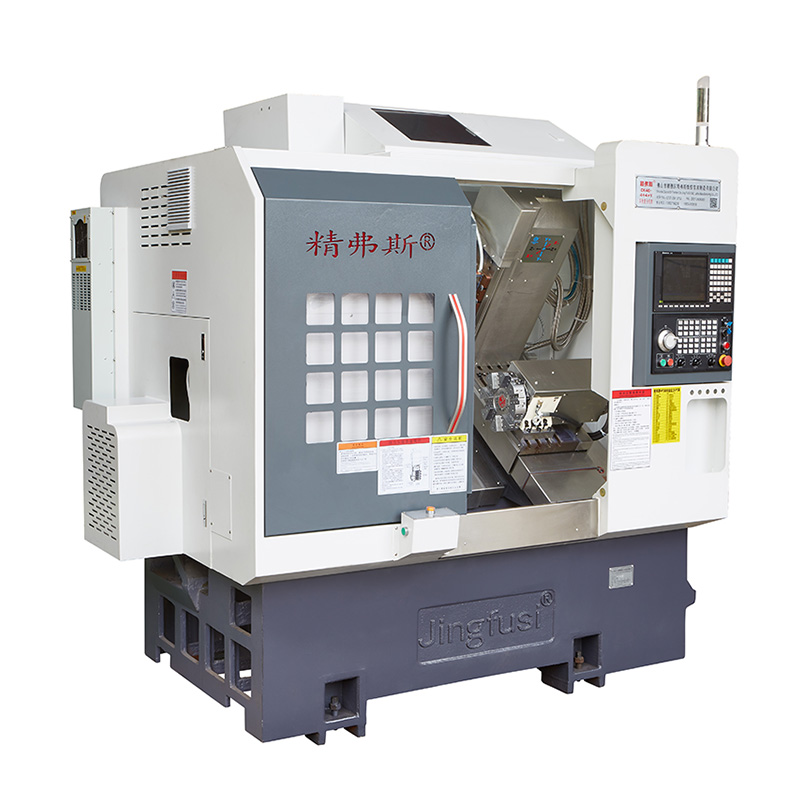

CNC Multi-Tasking-Turning Center-Maschine

Einführung der CNC-Multitasking-Turning-Mitte-Maschine-die ultimative Lösung für qualitativ hochwertige Präzisionsbearbeitung. Diese leistungsstarke Maschine wurde entwickelt, um die Anforderungen selbst der komplexesten Drehanwendungen zu erfüllen, was sie zu einer idealen Wahl für Unternehmen macht, die das höchste Maß an Genauigkeit und Effizienz erfordern.

Modell:CK52-5+5+Y

Anfrage absenden

Produktbeschreibung

Die bis zuletzt gebaute CNC-Multitasking-Turning-Mitte-Maschine ist eine langlebige und zuverlässige Maschine, die in der Lage ist, eine breite Palette von Aufgaben zu erledigen-von einfachem Drehen und Bohrvorgängen bis hin zu komplexeren Aufgaben wie Mahlen, Fadenschneidungen und mehr.

Eines der wichtigsten Merkmale des CNC-Multitasking-Turning Center-Computers ist das erweiterte Steuerungssystem, mit dem die Bediener jeden Aspekt des Bearbeitungsvorgangs problemlos programmieren und steuern können, um maximale Präzision und Genauigkeit sicherzustellen. Mit der benutzerfreundlichen Benutzeroberfläche ist diese Maschine einfach zu bedienen und kann schnell den Anforderungen eines beliebigen Jobs angepasst werden.

Zusätzlich zu seinem fortschrittlichen Steuerungssystem bietet das CNC-Multitasking-Turning-Center-Gerät auch eine Reihe hochwertiger Komponenten, darunter ein fortschrittliches Spindelsystem, lineare Guides hochpräziserischer und eine langlebige Gusseisenbasis. Diese Komponenten funktionieren in perfekter Harmonie, um sicherzustellen, dass jeder Job auf höchstem Niveau abgeschlossen ist.

Unabhängig davon, ob Sie ein kleines Unternehmen oder ein größeres Unternehmen sind, ist die CNC-Multitasking-Turning Center-Maschine die perfekte Wahl für alle Ihre Bearbeitungsanforderungen. Mit seinen fortschrittlichen Funktionen, der langlebigen Konstruktion und seiner außergewöhnlichen Präzision übertreffen diese Maschine Ihre Erwartungen mit Sicherheit und bieten Ihnen jahrelange zuverlässige, qualitativ hochwertige Leistung.

Zusammenfassend ist die CNC-Multitasking-Turning-Mitte-Maschine eine erstklassige Lösung für Unternehmen, die die Bestrafung der Präzisionsbearbeitung am besten erfordern. Mit seinen erweiterten Funktionen, der benutzerfreundlichen Schnittstelle und zuverlässigen Konstruktionen wird es Ihnen mit Sicherheit jahrelange zuverlässige und effiziente Leistung bieten. Warum also warten? Kontaktieren Sie uns noch heute, um mehr über diese unglaubliche Maschine zu erfahren und wie sie Ihr Geschäft verändern kann.

Maschinenreisen Diagramm

Produktdetails

Parameterliste

Artikel	Inhalt	Einheit	CK46-5+5+y	CK52-5+5+y
Verarbeitungsumfang	Schwingen über das Bett	mm	Ø 500
	Maximale Drehumlauflänge des Außenkreises	mm	320
	Maximaler Stangendurchmesser	mm	Ø 45	Ø 51 ~ 55
Hauptachse	Maximale Spindelgeschwindigkeit	r/min	6000 (auf 4000 eingestellt)	4500 (auf 3500 eingestellt)
	Spindelkopftyp		A2-5	A2-6
	Spindel-Durchmesser-Durchmesser	mm	Ø 56	Ø 66
füttern	X/z/y -Achse Maximaler Schlaganfall	mm	800/470/310
	Maximale schnelle Bewegung der X/Z/Y -Achse	m/my	24 (Einstellung 18)/24 (Einstellung 18)/15 (Einstellung 8)
	X/z/y -Achseschraubestange	mm	32/32/25
	X/Z/Y -Achsenschiene	mm	35/35/25
Messerturm	Acht Stationsturm	PCs	8 Stationen können mit Doppel -Loch -Werkzeughaltern ausgestattet werden, optional mit 12 Stationen
Power Head	Formular zum Halten des Kopfes		ER25
	Maximale Geschwindigkeit des Leistungskopfes	r/min	6000 (auf 4000 eingestellt) kann häufig verwendet werden, um Produkte von 4000 zu verarbeiten
	Maximale Installationsbohr- und Fräser -Kopfdurchmesser	mm	Ø 16
	Abstand zwischen Kraftkopfwelle und Welle	mm	65
elektrische Maschinerie	Hauptmotorleistung/Drehmoment	Kw / nm	7,5 kW/47,75 nm, optional 11 kW/70,03 nm für Stahlteile mit einer Verarbeitungskapazität von 80 und höher
	X/z/y -Achsenmotorleistung/Drehmoment	Kw / nm	Yaskawa 1,8 kW/11,5 nm. Optionale neue Generation 2,4 kW/Nennwert 11,5 nm
	X/z Kraftstoffmotor Strom/Drehmoment	Kw / nm	2,4 kW/11,5 nm
	Maximale Geschwindigkeit des Kraftkopfmotors	r/min	5000
andere	Spindelpositionierungsbremsgerät		Hydraulikdruck
	Bettneigung	°	35 °
	Messertischplatte Länge x Breite	mm	700x290
	Werkzeugmaschine Länge x Breite x Höhe	mm	2200x1580x2000
	Gesamtgewicht der gesamten Maschine	Kg	3430
	Gesamtleistung	KW	13
	Durchschnittlicher Stromverbrauch	Kw / h	2

Genauigkeit der Werkzeugmaschine

Maschinengenauigkeit, Jingfus -Faktor Standard:
Haupttestelement	Schematischer Diagramm	Fabrikstandard


Spindel radialer Beat		Runout des Außenkegels erkennen	0.0035


X-Achse Wiederholungsposition		Erkennen Sie die wiederholte Positionierung der x-Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen.	0.003


Z-Achse Wiederholungsposition		Erkennen Sie die wiederholte Positionierung auf der Z -Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen.	0.003


Y-Achse Wiederholungsposition		Erkennen Sie die wiederholte Positionierung auf der y -Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen.	0.004


C -Achse Wiederholungsposition		Erkennen Sie die Neupositionierung des C-Achse-Fixpunkts, Hinweis: Zuerst prognostizieren Sie etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen, und erfassen Sie dann die wiederholte Positionierung	20 Boil Sekunden


C -Achse -Position Drehung		Erkennen Sie die zufällige Positionsgenauigkeit der C-Achse, Hinweis: Zuerst prognostizieren Sie etwa 50 Mal, um den Fehler der Kaltmotor und des heißen Motors auszugleichen, und überprüfen Sie dann die wiederholten Einstellungen	72 Bogensekunden


Power Head Clamping Beat		Kegelschlag	0.015

Power Head Clamping Beat		Schlagen klemmen	0.01

Wenn der Kunde die ISO- oder VD1 -Genauigkeit der x/z/y -Achse testen möchte, muss er zum Zeitpunkt des Vertrags festgelegt werden. Der Kunde muss diesen Artikel gleichzeitig mit der ersten Akzeptanz der Jingfusi -Fabrik testen.
