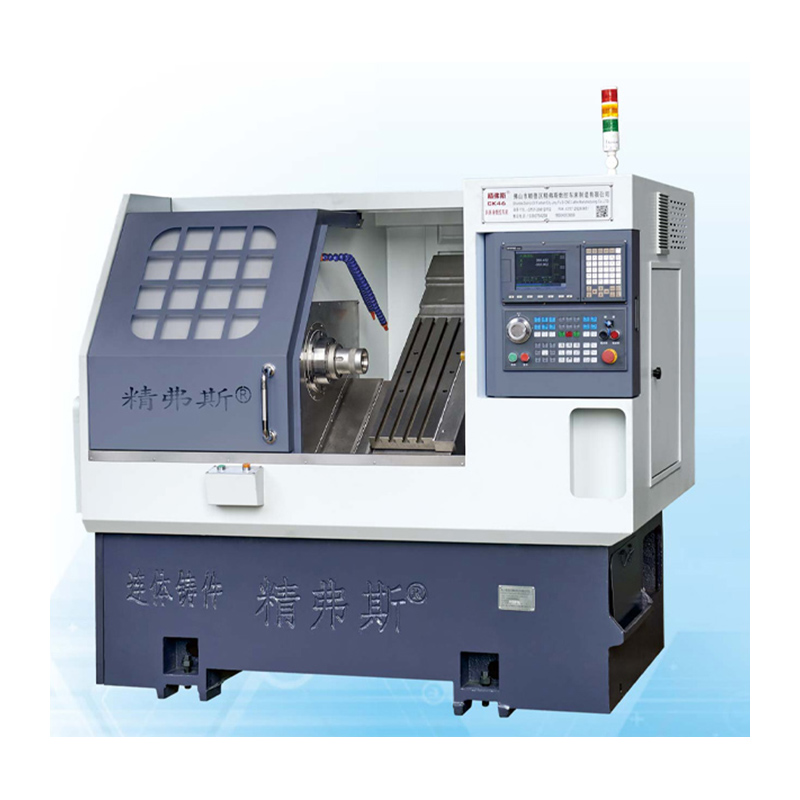

CNC -Dreh- und Fräsmaschine

Jingfusi® CNC -Turn- und Fräsmaschine ist die ultimative Lösung für die Präzisionsmetallbearbeitung. Unabhängig davon, ob Sie komplexe Komponenten oder einfache Teile produzieren möchten, ist unsere Maschine so ausgelegt, dass sie Ihren Fertigungsanforderungen entspricht. Mit seinen fortschrittlichen Funktionen und qualitativ hochwertigen Komponenten ist unsere CNC-Dreh- und Fräsmaschine die perfekte Wahl für Unternehmen, die ihren Produktionsprozess rationalisieren möchten.

Modell:CK76DTY

Anfrage absenden

Produktbeschreibung

Präzise Bearbeitung für verbesserte Produktivität

Unsere CNC -Dreh- und Fräsmaschine wird für Präzision und Genauigkeit entwickelt. Es nutzt fortschrittliche Technologie, um sicherzustellen, dass jeder produzierte Teil von höchster Qualität ist. Mit seinen präzisen Bearbeitungsfunktionen arbeitet unsere Maschine schnell und spart Ihnen Zeit und erhöht Ihre Produktivität. Mit seiner benutzerfreundlichen Oberfläche können Sie Ihre Jobs problemlos einrichten und ausführen.

Vielseitigkeit für verschiedene Anwendungen

Unsere CNC -Dreh- und Fräsmaschine ist vielseitig und kann eine Vielzahl von Anwendungen bewältigen. Es ist speziell für die Verarbeitung von Komponenten unterschiedlicher Komplexität ausgelegt und ist so die ideale Maschine für Hersteller, die eine Vielzahl von Teilen herstellen. Unabhängig davon, ob Sie komplexe Luft- und Raumfahrtkomponenten oder einfache mechanische Teile produzieren, kann unsere Maschine Ihre Anforderungen erfüllen.

Kostengünstige Lösung für kleine und große Hersteller

Unsere CNC-Dreh- und Fräsmaschine ist eine kostengünstige Lösung für kleine und große Unternehmen. Die fortschrittlichen Funktionen machen es zur perfekten Investition für Unternehmen, die ihre Betriebskosten senken und gleichzeitig die Produktivität steigern möchten. Mit seinen geringen Wartungskosten kann unsere Maschine Ihnen helfen, Geld für Reparaturen zu sparen, während die effiziente Leistung sicherstellt, dass Sie in kürzerer Zeit mehr Teile produzieren können.

Erweiterte Funktionen für die verbesserte Leistung

Unsere CNC -Dreh- und Fräsmaschine ist mit erweiterten Funktionen gepackt, die es zum ultimativen Metallbearbeitungswerkzeug machen. Es ist mit hochwertigen Komponenten ausgestattet, einschließlich eines leistungsstarken Spindelmotors und hochgenauigen linearen Führungen, um sicherzustellen, dass jeder Job mit Präzision und Effizienz erledigt wird. Darüber hinaus ermöglicht sein flexibles Werkzeugsystem schnelle Tooländerungen, um den Produktionsprozess zu optimieren und Ausfallzeiten zu verringern.

Zusammenfassend ist unsere CNC -Dreh- und Fräsmaschine die ultimative Lösung für die Präzisionsmetallbearbeitung. Die fortschrittlichen Funktionen, hochwertige Komponenten und die Benutzerfreundlichkeit sind es zur perfekten Wahl für Unternehmen, die ihren Produktionsprozess rationalisieren möchten. Mit seiner Vielseitigkeit, Kosteneffektivität und verbesserten Leistung ist unsere Maschine die perfekte Investition für jeden kleinen oder großen Hersteller, der die Produktivität steigern, die Kosten senken und qualitativ hochwertige Komponenten produzieren möchte.

Parameterliste

Artikel	Modell der Drehmaschine	Einheit	CK46dty	CK52dty
Verarbeitungsumfang	Maximaler Drehdurchmesser der Spindel	mm	Ø 600
	Maximale Drehumlauflänge des Außenkreises	mm	300
	Maximaler Stangendurchmesser	mm	Ø 45	Ø 55
Hauptachse	Maximale Spindelgeschwindigkeit	r/min	6000 (Einstellung 4500)	4200 (Einstellung 3500)

	Spindelkopftyp		A2-5	A2-6
	Spindel-Durchmesser-Durchmesser	mm	Ø 56	Ø 66
füttern	X/z/y -Achse Maximaler Schlaganfall	mm	800/400/± 60


	90 ° Power Head durch die Mitte der Spindel	mm	60
	Maximale schnelle Bewegung der X/Z/Y -Achse	m/my	24 (Einstellung 18) / 24 (Einstellung 18) / 15 (Einstellung 12)
	X/z/y -Achseschraubestange	mm	32/32/32
	X/Z/Y -Achsenrollenspur	mm	35/35/35
Power Turm	Power -Turmmodell (Power Turret)	BMT	BMT45 ， Optional BMT55

	Power Head Collet	IST	ER25
	Größe der Werkzeughaltergröße	mm	25x25
	Schaftdurchmesser Bohrhalter	mm	Ø25
Heckstock	Hauptmotorleistung/Drehmoment	Kw / nm	7,5 kW/bewertet 47 nm	11 kW/bewertet 72 nm


	X/z/y -Achsenmotorleistung/Drehmoment	Kw / nm	Yaskawa 1,8 kW/11,5n. Optionale neue Generation2.4 kW/bewertet 11,5 nm
	Maximale Geschwindigkeit des Turmkraftmotors	r/min	80000 ° (Power Head ≤ 7000 ändern ， 90 ° Power Head ≤ 6000 Änderungen)
	Kraftmotor Strom/Drehmoment	Kw / nm	8,5 kW/bewertet 16,5 nm
	Stromversorgung/Drehmoment des Turmwerkzeugs wechselner Motorwechsel	Kw / nm	Neue Generation1.0 kW /3.1nm
andere	Spindelpositionierungsbremsgerät		Hydraulikdruck


	Bettneigung	°	35 °
	Werkzeugmaschine Länge x Breite x Höhe	mm	2200x1500x1900
	Gesamtgewicht der gesamten Maschine	Kg	3900 kg
	Gesamtleistung	KW	15
	Durchschnittlicher Stromverbrauch	Kw / h	3

Genauigkeit der Werkzeugmaschine

Maschinengenauigkeit, Jingfus -Faktor Standard:
Haupttestelement	Schematischer Diagramm	Fabrikstandard


Spindel radialer Beat		Runout des Außenkegels erkennen	0.0035


X-Achse Wiederholungsposition		Erkennen Sie die wiederholte Positionierung der x-Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen.	0.003


Z-Achse Wiederholungsposition		Erkennen Sie die wiederholte Positionierung auf der Z -Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen.	0.003


Y-Achse Wiederholungsposition		Erkennen Sie die wiederholte Positionierung auf der y -Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen.	0.004


C -Achse Wiederholungsposition		Erkennen Sie die Neupositionierung des C-Achse-Fixpunkts, Hinweis: Zuerst prognostizieren Sie etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen, und erfassen Sie dann die wiederholte Positionierung	20 Boil Sekunden


C -Achse -Position Drehung		Erkennen Sie die zufällige Positionsgenauigkeit der C-Achse, Hinweis: Zuerst prognostizieren Sie etwa 50 Mal, um den Fehler der Kaltmotor und des heißen Motors auszugleichen, und überprüfen Sie dann die wiederholten Einstellungen	72 Bogensekunden


Power Head Clamping Beat		Kegelschlag	0.015

Power Head Clamping Beat		Schlagen klemmen	0.01

Wenn der Kunde die ISO- oder VD1 -Genauigkeit der x/z/y -Achse testen möchte, muss er zum Zeitpunkt des Vertrags festgelegt werden. Der Kunde muss diesen Artikel gleichzeitig mit der ersten Akzeptanz der Jingfusi -Fabrik testen.
