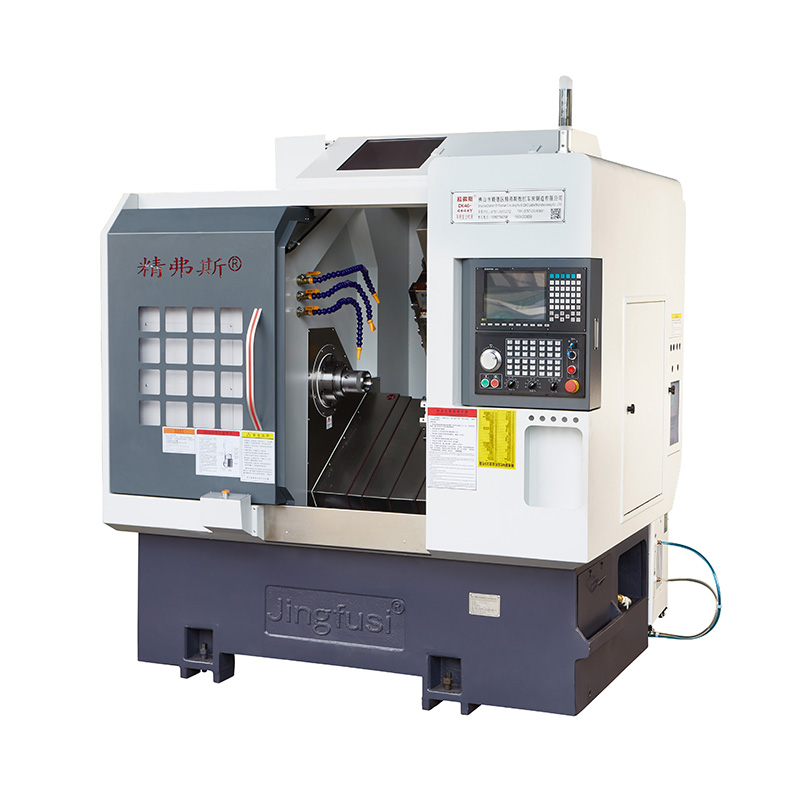

CNC Drehensmundverbindungsbearbeitungszentrum

Das CNC -Drehbund -Verbindungsbearbeitungszentrum ist ideal für die Herstellung komplizierter und sehr präziser Rotationskomponenten. Es ermöglicht den Abschluss der Mehrheit, wenn nicht alle, der Bearbeitungsvorgänge in einem einzigen Setup. Dies garantiert nicht nur Präzision, sondern erhöht auch die Produktivität und Kosteneffizienz.

Modell:CK46-4+4+Y

Anfrage absenden

Produktbeschreibung

Merkmale des CNC -Drehbücher -Verbindungsbearbeitungszentrums:

Minimiertes Klemme: Verringert die Notwendigkeit mehrerer Klemmvorgänge, wodurch sowohl die Effizienz als auch die Genauigkeit verbessert werden.

Änderungen des schnellen Werkzeugs: Unterstützt Änderungen des Hochgeschwindigkeits-Tools und vereinfacht die Werkzeuganordnung für bequemere Bearbeitung.

Umfassende Bearbeitung: bietet eine Reihe von Funktionen, um die Verbundverarbeitung von Endflächen und Seiten zu erleichtern und vielseitige Bearbeitungsfunktionen zu ermöglichen.

Maschinenreisen Diagramm

CNC Turning Milling Compound Machining Center

Produktdetails

Parameterliste

Artikel	Modell der Drehmaschine	Einheit	CK46-4+4+y	CK52-4+4+y
Verarbeitungsumfang	Schwingen über das Bett	mm	Ø 500
	Maximale Drehumlauflänge des Außenkreises	mm	320
	Maximaler Stangendurchmesser	mm	Ø 45	Ø 51 ~ 55
Hauptachse	Spindelkopftyp		A2-5	A2-6

	Spindel-Durchmesser-Durchmesser	mm	Ø 56	Ø 66
	Maximale Spindelgeschwindigkeit	r/min	6000 (gesetzt auf 4500)	4500 (auf 3500 eingestellt)
füttern	Effektive Reise der X/Z/Y -Achse	mm	800/470/260

	Maximale schnelle Bewegung der X/Z/Y -Achse	m/my	24 (Einstellung 18)/24 (Einstellung 18)/15 (Einstellung 8)
	X/z/y -Achseschraubestange	mm	32/32/25
	X/Z/Y -Achsenschiene	mm	35/35/25
Messerturm	Acht Stationsturm	PCs	8 Stationen können mit Doppel -Loch -Werkzeughaltern ausgestattet werden, optional mit 12 Stationen
Power Head	Formular zum Halten des Kopfes		ER25


	Power Head Tool	PCs	Z-Achse 4+x-Achse 4, wobei 4 zusätzliche feste Werkzeughalter installiert sind
	Maximale Geschwindigkeit des Leistungskopfes	r/min	6000 (auf 4000 eingestellt) kann häufig verwendet werden, um Produkte von 4000 zu verarbeiten
	Abstand zwischen Kraftkopfwelle und Welle	mm	65
elektrische Maschinerie	Hauptmotorleistung/Drehmoment	Kw / nm	Neue Generation 7,5 kW, 47,75 nm. Stahlteile mit einer Verarbeitungskapazität von über 80 können optional mit 11 kW, 70.03nm ausgestattet werden

	X/z/y -Achsenmotorleistung/Drehmoment	Kw / nm	1,3 kW/8.39nm
	X/z Kraftstoffmotor Strom/Drehmoment	Kw / nm	1,7 kW/8nm
	Maximale Geschwindigkeit des Kraftkopfmotors	r/min	5000
andere	Spindelpositionierungsbremsgerät		Hydraulikdruck


	Bettneigung	°	35 °
	Werkzeugmaschine Länge x Breite x Höhe	mm	2200x1580x1900
	Gesamtgewicht der gesamten Maschine	Kg	3430
	Gesamtleistung	KW	13
	Durchschnittlicher Stromverbrauch	Kw / h	2

Genauigkeit der Werkzeugmaschine

Maschinengenauigkeit, Jingfus -Faktor Standard:
Haupttestelement	Schematischer Diagramm	Fabrikstandard


Spindel radialer Beat		Runout des Außenkegels erkennen	0.0035


X-Achse Wiederholungsposition		Erkennen Sie die wiederholte Positionierung der x-Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen.	0.003


Z-Achse Wiederholungsposition		Erkennen Sie die wiederholte Positionierung auf der Z -Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen.	0.003


Y-Achse Wiederholungsposition		Erkennen Sie die wiederholte Positionierung auf der y -Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen.	0.004


C -Achse Wiederholungsposition		Erkennen Sie die Neupositionierung des C-Achse-Fixpunkts, Hinweis: Zuerst prognostizieren Sie etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen, und erfassen Sie dann die wiederholte Positionierung	20 Boil Sekunden


C -Achse -Position Drehung		Erkennen Sie die zufällige Positionsgenauigkeit der C-Achse, Hinweis: Zuerst prognostizieren Sie etwa 50 Mal, um den Fehler der Kaltmotor und des heißen Motors auszugleichen, und überprüfen Sie dann die wiederholten Einstellungen	72 Bogensekunden


Power Head Clamping Beat		Kegelschlag	0.015

Power Head Clamping Beat		Schlagen klemmen	0.01

Wenn der Kunde die ISO- oder VD1 -Genauigkeit der x/z/y -Achse testen möchte, muss er zum Zeitpunkt des Vertrags festgelegt werden. Der Kunde muss diesen Artikel gleichzeitig mit der ersten Akzeptanz der Jingfusi -Fabrik testen.
