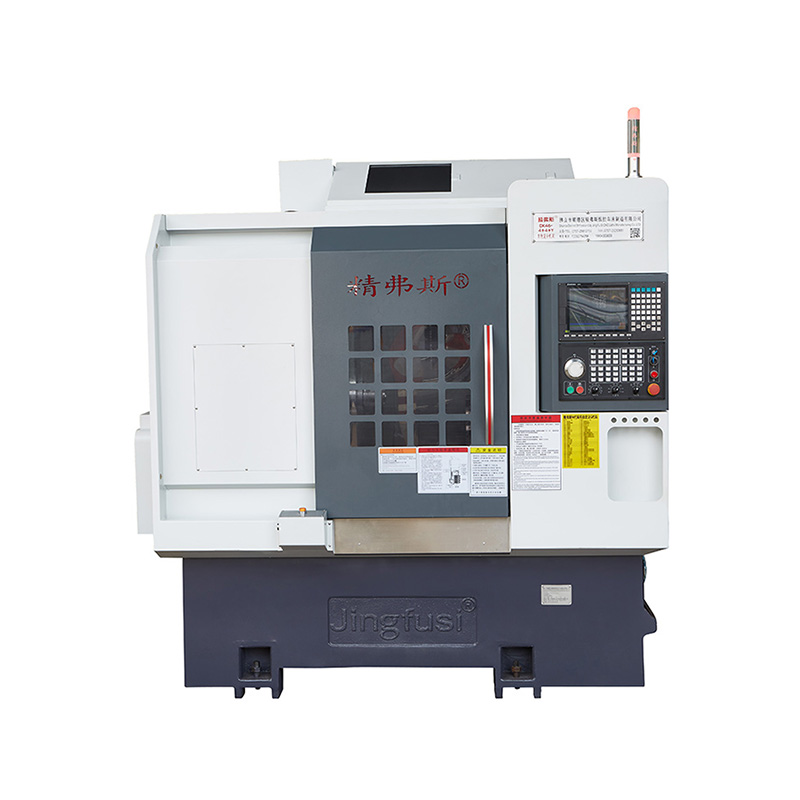

Wirtschaftliche Bearbeitungsmaschine

Die Jingfusi® Economical Turn-Mill-Bearbeitungsmaschine wurde mit einem leistungsstarken Mechanismus für Spindelbremshilfsmittel entwickelt, um die Steifigkeit während der Teileverarbeitung zu verbessern. Das System zur Direkt -Tool -Änderung speichert die komplizierten Schritte des Toolwechselvorgangs und verkürzt die Laufzeit des Toolswechsels, das Erreichen einer effizienten Verarbeitung und das Einsparungskosten für Benutzer.

Modell:CK76DTY

Anfrage absenden

Produktbeschreibung

Die Jingfusi® Economical Turn-Mill-Bearbeitungsmaschine ist eine 3-Achse (X, Y, Z) -Multi-Station-Computer numerisch kontrolliert Dreh- und Fräser-Verbindungen. Es integriert das Drehen, Mahlen, Bohren, Langwenden, Tippen und andere Funktionen in ein Gerät. Es kann End- und Seitenfräsen, Bohrungen, Klopfen und andere kombinierte Verarbeitung durchführen. Es eignet sich besonders für die Verarbeitung einiger Rotationseile mit komplexen Formen und hohen Präzisionsanforderungen. Es kann alle oder die meisten Verarbeitungsschritte in einer Klemme ausfüllen. Gewährleistung der Genauigkeit, verbessern Sie die Effizienz und senken Sie die Kosten.

Jingfusi® -Maschinenreisediagramm

Produktdetails

Parameterliste

Artikel	Modell der Drehmaschine	Einheit	CK52dty	CK76dty	CK46dty
Verarbeitungsumfang	Maximaler Drehdurchmesser der Spindel	mm	Ø 700
	Maximale Drehumlauflänge des Außenkreises	mm	520
	Maximaler Stangendurchmesser	mm	Ø 55	Ø 72	Ø 45
Hauptachse	Maximale Spindelgeschwindigkeit	r/min	4200 (Einstellung 3500)	3200 (Einstellung 2000)	6000 (Set 4500)
	Spindelkopftyp		A2 - 6	A2 -8	A2 - 5
	Spindel-Durchmesser-Durchmesser	mm	Ø 66	Ø 86	Ø 56
füttern	X/z/y -Achse Maximaler Schlaganfall	mm	260/500/± 60
	90 ° Power Head durch die Mitte der Spindel	mm	30
	Maximale schnelle Bewegung der X/Z/Y -Achse	m/my	24 (Einstellung 16)/ 24 (Einstellung 16)/ 14 (Einstellung 8)
	X/z/y -Achseschraubestange	mm	40
	X/Z/Y -Achsenrollenspur	mm	35/45/35
Power Turm	Power -Turmmodell (Power Turret)	BMT	BMT55
	Power Head Collet	IST	ER32
	Größe der Werkzeughaltergröße	mm	25x25
	Schaftdurchmesser Bohrhalter	mm	Ø32
elektrische Maschinerie	Hauptmotorleistung/Drehmoment	Kw / nm	11 kW/bewertet 72 nm	15 kW/bewertet 98 nm	7,5 kW/bewertet 47 nm
	X/z/y -Achsenmotorleistung/Drehmoment	Kw / nm	Yaskawa 2,9 kW /18.6nm，optional Generation3.1 kW /15nm
	Kraft/Drehmoment des Turmkraftmotors	Kw / nm	Neue Generation 3,1 kW/15nm
	Maximale Geschwindigkeit des Turmkraftmotors	r/min	6000 (Einstellung 4000), gemeinsame Geschwindigkeit ≤ 4000
	Kraftmotor Strom/Drehmoment	Kw / nm	3,1 kW/15nm
	Stromversorgung/Drehmoment des Turmwerkzeugs wechselner Motorwechsel	Kw / nm	Neue Generation1.0 kW /3.1nm
Heckstock	Heckstockschlag	mm	520
	Maximaler hydraulischer Schlaganfall von Heckstock	mm	100
	Heckstock -Top -Nadel -Kegelloch -Verjüngung	Mk	MOHS 5#
	Maximaler Abstand zwischen Spitze und Chuck	mm	690
andere	Spindelpositionierungsbremsgerät		Hydraulisch, optional programmierbar
	Bettneigung	°	30 ° oder 15 °
	Werkzeugmaschine Länge x Breite x Höhe	mm	2500x1680x1900
	Gesamtgewicht der gesamten Maschine	Kg	5000 kg
	Gesamtleistung	KW	20
	Durchschnittlicher Stromverbrauch	Kw / h	3

Genauigkeit der Werkzeugmaschine

Maschinengenauigkeit, Jingfus -Faktor Standard:
Haupttestelement	Schematischer Diagramm	Erkennungsmethode	Fabrikstandard


Spindel radialer Beat		Runout des Außenkegels erkennen	0.0035


X-Achse Wiederholungsposition		Erkennen Sie die wiederholte Positionierung der x-Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen.	0.003


Z-Achse Wiederholungsposition		Erkennen Sie die wiederholte Positionierung auf der Z -Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen.	0.003


Y-Achse Wiederholungsposition		Erkennen Sie die wiederholte Positionierung auf der y -Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen.	0.004


C -Achse Wiederholungsposition		Erkennen Sie die Neupositionierung des C-Achse-Fixpunkts, Hinweis: Zuerst prognostizieren Sie etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen, und erfassen Sie dann die wiederholte Positionierung	20 Boil Sekunden


C -Achse -Position Drehung		Erkennen Sie die zufällige Positionsgenauigkeit der C-Achse, Hinweis: Zuerst prognostizieren Sie etwa 50 Mal, um den Fehler der Kaltmotor und des heißen Motors auszugleichen, und überprüfen Sie dann die wiederholten Einstellungen	72 Bogensekunden


Power Head Clamping Beat		Kegelschlag	0.015

Power Head Clamping Beat		Schlagen klemmen	0.01

Wenn der Kunde die ISO- oder VD1 -Genauigkeit der x/z/y -Achse testen möchte, muss er zum Zeitpunkt des Vertrags festgelegt werden. Der Kunde muss diesen Artikel gleichzeitig mit der ersten Akzeptanz der Jingfusi -Fabrik testen.
