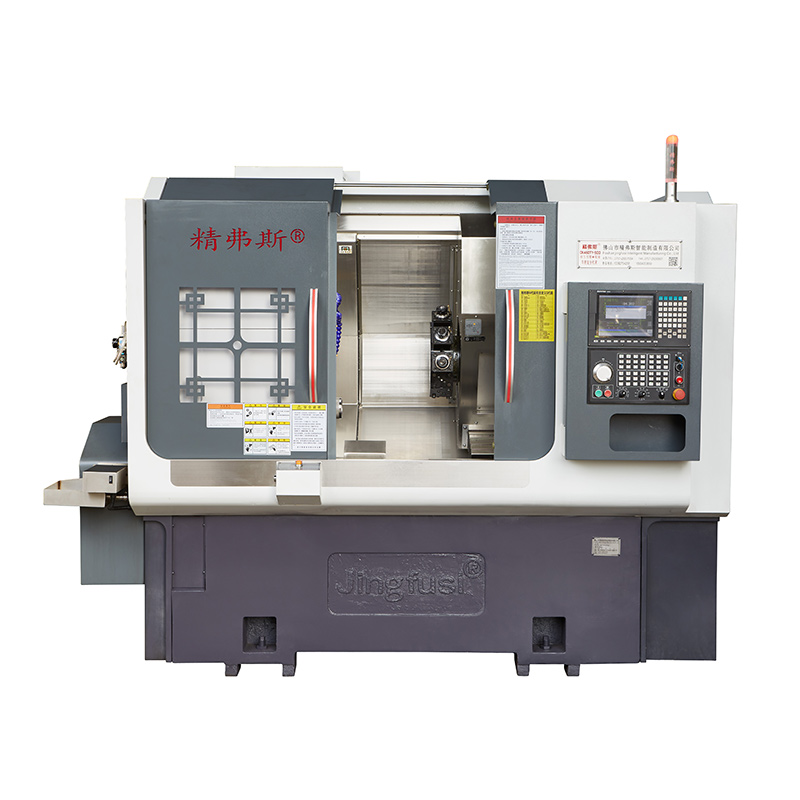

Multitasking-Dreh- und Mahlen-CNC-Maschine

Einführung der Multitasking-Dreh- und Mahlen-CNC-Maschine-die perfekte Lösung für die Bearbeitung komplexer Komponenten mit hoher Präzision und Effizienz. Diese CNC -Dreh- und Fräsenzentren sind so gebaut, dass sie sowohl den Dreh- als auch für die Fräsenbetrieb abwickeln, was es zu einer vielseitigen Ergänzung zu jedem CNC -Geschäft macht.

Modell:CK46DTY

Anfrage absenden

Produktbeschreibung

Eine der wichtigsten Merkmale dieser Multitasking -CNC -Drehmaschine ist die Fähigkeit, mehrere Operationen auf einem einzigen Werkstück auszuführen, das die Einstellungszeit erheblich verkürzt und die Produktivität erhöht. Das fortschrittliche CNC-System gewährleistet jedes Mal konsistente und präzise Ergebnisse, was es zu einer idealen Wahl für die Herstellung von Hochvolumen macht.

Die Multitasking-Dreh- und Fräser-CNC-Maschine kann eine Vielzahl von Materialien abwickeln, von Kunststoffen bis hin zu Metallen und allem dazwischen. Seine robuste Konstruktion sorgt für eine außergewöhnliche Haltbarkeit und lang anhaltende Leistung, während das ergonomische Design es einfach macht, zu bedienen und zu warten.

Diese CNC -Multitask -Mühle Turn -Maschine verfügt über eine Reihe von Standard- und optionalen Funktionen, um Ihre spezifischen Bearbeitungsanforderungen zu erfüllen. Die leistungsstarken Spindel- und erweiterten Schneidwerkzeuge bieten außergewöhnliche Geschwindigkeit und Genauigkeit, während der automatische Werkzeugwechsler schnell und einfaches Werkzeugwechsel ohne Unterbrechung des Bearbeitungsvorgangs ermöglicht.

Unabhängig davon, ob Sie komplexe Komponenten für Luft- und Raumfahrt, Verteidigung, Automobil oder andere Branche bearbeiten, ist die CNC-Multitasking-Turning Center-Maschine die perfekte Wahl. Mit seiner überlegenen Leistung, Vielseitigkeit und Zuverlässigkeit wird diese Maschine Ihre Erwartungen sicher übertreffen und Ihnen helfen, Ihre Bearbeitungsfunktionen auf die nächste Stufe zu bringen.

Zusammenfassend ist die Multitasking-Wende- und Mahlen-CNC-Maschine eine bahnbrechende Ergänzung für jeden CNC-Shop. Es bietet unübertroffene Leistung, Präzision und Effizienz und macht es zur perfekten Lösung für alle Ihre Bearbeitungsanforderungen. Verpassen Sie nicht die Gelegenheit, Ihr Unternehmen auf die nächste Stufe zu bringen-investieren Sie noch heute in die 5-Achsen-Multitasking-CNC-Maschine!

Maschinenreisen Diagramm

Automatic Turret Turning and Milling Machine

Produktdetails

Parameterliste

Artikel	Modell der Drehmaschine	Einheit	CK52dty	CK76dty	CK46dty
Verarbeitungsumfang	Maximaler Drehdurchmesser der Spindel	mm	Ø 700
	Maximale Drehumlauflänge des Außenkreises	mm	520
	Maximaler Stangendurchmesser	mm	Ø 55	Ø 72	Ø 45
Hauptachse	Maximale Spindelgeschwindigkeit	r/min	4200 (Einstellung 3500)	3200 (Einstellung 2000)	6000 (Set 4500)
	Spindelkopftyp		A2 - 6	A2 -8	A2 - 5
	Spindel-Durchmesser-Durchmesser	mm	Ø 66	Ø 86	Ø 56
füttern	X/z/y -Achse Maximaler Schlaganfall	mm	260/500/± 60
	90 ° Power Head durch die Mitte der Spindel	mm	30
	Maximale schnelle Bewegung der X/Z/Y -Achse	m/my	24 (Einstellung 16)/ 24 (Einstellung 16)/ 14 (Einstellung 8)
	X/z/y -Achseschraubestange	mm	40
	X/Z/Y -Achsenrollenspur	mm	35/45/35
Power Turm	Power -Turmmodell (Power Turret)	BMT	BMT55
	Power Head Collet	IST	ER32
	Größe der Werkzeughaltergröße	mm	25x25
	Schaftdurchmesser Bohrhalter	mm	Ø32
elektrische Maschinerie	Hauptmotorleistung/Drehmoment	Kw / nm	11 kW/bewertet 72 nm	15 kW/bewertet 98 nm	7,5 kW/bewertet 47 nm
	X/z/y -Achsenmotorleistung/Drehmoment	Kw / nm	Yaskawa 2,9 kW /18.6nm，optional Generation3.1 kW /15nm
	Kraft/Drehmoment des Turmkraftmotors	Kw / nm	Neue Generation 3,1 kW/15nm
	Maximale Geschwindigkeit des Turmkraftmotors	r/min	6000 (Einstellung 4000), gemeinsame Geschwindigkeit ≤ 4000
	Kraftmotor Strom/Drehmoment	Kw / nm	3,1 kW/15nm
	Stromversorgung/Drehmoment des Turmwerkzeugs wechselner Motorwechsel	Kw / nm	Neue Generation1.0 kW /3.1nm
Heckstock	Heckstockschlag	mm	520
	Maximaler hydraulischer Schlaganfall von Heckstock	mm	100
	Heckstock -Top -Nadel -Kegelloch -Verjüngung	Mk	MOHS 5#
	Maximaler Abstand zwischen Spitze und Chuck	mm	690
andere	Spindelpositionierungsbremsgerät		Hydraulisch, optional programmierbar
	Bettneigung	°	30 ° oder 15 °
	Werkzeugmaschine Länge x Breite x Höhe	mm	2500x1680x1900
	Gesamtgewicht der gesamten Maschine	Kg	5000 kg
	Gesamtleistung	KW	20
	Durchschnittlicher Stromverbrauch	Kw / h	3

Genauigkeit der Werkzeugmaschine

Maschinengenauigkeit, Jingfus -Faktor Standard:
Haupttestelement	Schematischer Diagramm	Erkennungsmethode	Fabrikstandard


Spindel radialer Beat		Runout des Außenkegels erkennen	0.0035


X-Achse Wiederholungsposition		Erkennen Sie die wiederholte Positionierung der x-Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen.	0.003


Z-Achse Wiederholungsposition		Erkennen Sie die wiederholte Positionierung auf der Z -Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen.	0.003


Y-Achse Wiederholungsposition		Erkennen Sie die wiederholte Positionierung auf der y -Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen.	0.004


C -Achse Wiederholungsposition		Erkennen Sie die Neupositionierung des C-Achse-Fixpunkts, Hinweis: Zuerst prognostizieren Sie etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen, und erfassen Sie dann die wiederholte Positionierung	20 Boil Sekunden


C -Achse -Position Drehung		Erkennen Sie die zufällige Positionsgenauigkeit der C-Achse, Hinweis: Zuerst prognostizieren Sie etwa 50 Mal, um den Fehler der Kaltmotor und des heißen Motors auszugleichen, und überprüfen Sie dann die wiederholten Einstellungen	72 Bogensekunden


Power Head Clamping Beat		Kegelschlag	0.015

Power Head Clamping Beat		Schlagen klemmen	0.01

Wenn der Kunde die ISO- oder VD1 -Genauigkeit der x/z/y -Achse testen möchte, muss er zum Zeitpunkt des Vertrags festgelegt werden. Der Kunde muss diesen Artikel gleichzeitig mit der ersten Akzeptanz der Jingfusi -Fabrik testen.
