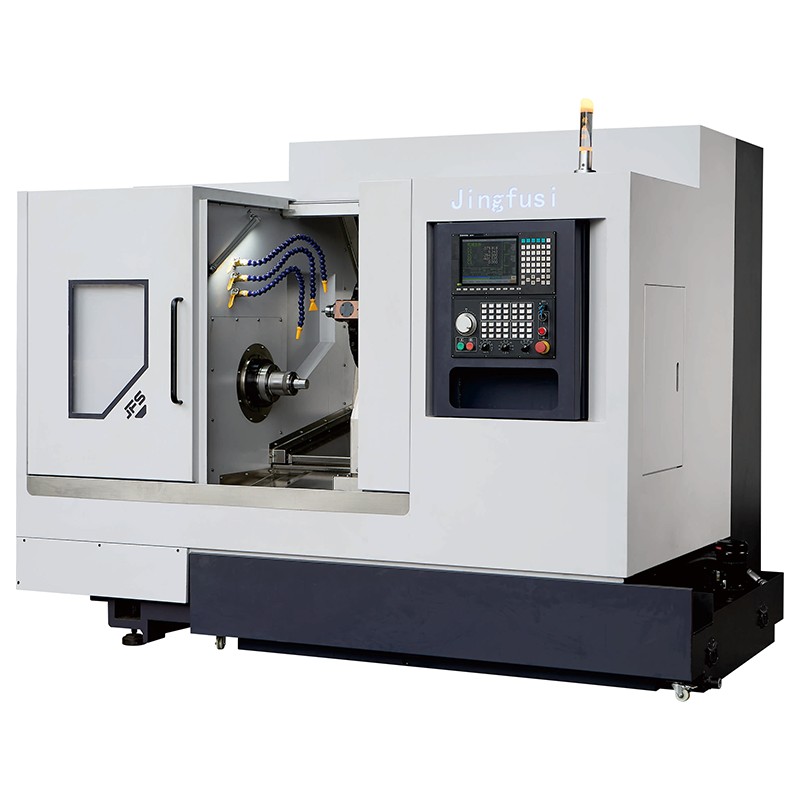

Power Revolver CNC-Drehmaschine CK46 52 76DT

Jingfusi produziert hochwertige Power Turret CNC-Drehmaschinen CK46 52 76DT. Wir haben uns für die Verwendung eines getriebelosen Modulgetriebes entschieden, das die Wärmequelle eliminiert und eine stabile Garantie der Bearbeitungsgenauigkeit gewährleistet. Die Maschine integriert Fräs- und Drehfunktionen und kann komplexe Materialien wie Edelstahl, Titanlegierung, Kohlenstoffstahl usw. flexibel bearbeiten.

Modell:CK46/52/76DT

Anfrage absenden

Produktbeschreibung

Die Jingfusi Power Turret CNC-Drehmaschine CK46 52 76DT aus China ist mit zwei Hochleistungs-Antriebsköpfen ausgestattet. Die maximale Geschwindigkeit des 0°-Antriebskopfs kann unter normalen Arbeitsbedingungen 8000 U/min erreichen, und die des 90°-Antriebskopfs kann 6500 U/min erreichen.

Produktmerkmal

Unter der Voraussetzung einer konsistenten Form, Gussorganisation, Alterungsbehandlung und Montagegenauigkeit haben die virtuelle Y-Achse und die vertikale Y-Achse ihre eigenen Vorteile: Die Steifigkeit der virtuellen Y-Achse ist besser, die Rundheitsanpassung ist problemloser; Der vertikale Hub der Y-Achse lässt sich leicht erweitern, die Bearbeitungsqualität ist besser, die Programmierschwierigkeiten sind gering und der Start erfolgt schnell.

Das Spanentfernungssystem verfügt über ein integriertes Design von Seite und Rückseite, einen flexiblen Installationsmodus und ist für verschiedene Produktionsszenarien geeignet. Darüber hinaus wurde der gesamte Guss geglüht, einer Vibrationsalterung unterzogen und einer anderen Mehrkanal-Prozessbehandlung unterzogen, um einen langfristig stabilen Betrieb der Ausrüstung zu gewährleisten und die Lebensdauer der gesamten Maschine effektiv zu verlängern.

Hauptspezifikation

Modell einer Drehmaschine		Einheit	CK46DT virtuelles Y	CK52DT virtuelles Y	CK76DT virtuelles Y	Remart
Verarbeitungskapazität	Maximaler Schwenkdurchmesser über dem Bett	mm	700	ø700	700
	Maximaler Drehdurchmesser	mm	Q300	0300	Ø300
	Max. Drehlänge	mm	480	480	480
Spindel	hydraulisches Spindelspannfutter	In	6"	8"	10"
	Spindelmittenhöhe vom Boden	mm	1050	1050	1050
	Spindelnase	-	A2-5	A2-6	A2-8
	Durchmesser der Spindelbohrung	mm	Ø56	066	F86
	Maximaler Stangenmaterialdurchmesser	mm	Ø45	051	072
	Maximale Spindeldrehzahl	U/min	4500	4000	2000
	Leistung/Drehmoment des Spindelmotors	Kw/N.m	7,5 kW/47 Nm	22 kW/170 Nm	22 kW/170 Nm
	Power-Revolver-Modell		BMT45-16T	Regler	Regler
Power-Turm	Beobachten Sie die maximale Geschwindigkeit des Motors/Orgue	Kw/N.m7	7,5 kW/22 N oder 11 kW/42 Nm	7,5 kW/22 N oder 11 kW/42 Nm	75 kW/22 N oder 1 kW/42 Nm
Power-Turm	Maximale Geschwindigkeit des Revolverwerkzeugs	r/mm	8000 oder 6000	8000 oder 6000	8000 oder 6000
Vorschub der X/Z/Y-Achse	×ZN-Achse Max. schnelle Fahrgeschwindigkeit	m/mein	24	24	24
	×ZY-Achsen-Motorleistung/Drehmoment	Kw/N.m	3,1 KW/15 Nm	3,1 KW/15 Nm	3,1 KW/15 Nm
	×ZY-Achse C3-Grad-BLL-Schrauben	-	32/40/40	32/40/40	32/40/40
	×/Z/Y-Achsen-Rollenführungsschienen	-	35/45/45	35/45/45	35/45/45
	Effektiver X-Achsen-Verfahrweg	mm	500	500	500
	Effektiver Verfahrweg der Z-Achse	mm	530	530	530
	Interpolation effektiver Y-Achsen-Verfahrweg	mm	+48,-52	+48,-52	+48,-52
	Der 90°-Interpolations-Y-Achsen-Antriebskopf verläuft durch die Spindelmitte	mm	60	70	70
Gerätespezifikationen	Nettogewicht der Maschine	kg	5000	5000	5100
	Gesamtmaschinenleistung	KW	34	37	37
	Maschine L×B×H	mm	2600×2050×2040	2600×2050 ×2040	2600 × 2050 × 2040

Die Werkzeugmaschine wird ständig optimiert; die oben genannten Parameter entnehmen Sie bitte den tatsächlichen Daten der Werkzeugmaschine.

Optionale Artikel

Konfigurationselement		CK46DT virtuelles Y	CK52DT virtuelles Y	CK76DT virtuelles Y
Hauptspindel	Mechanische Spindel	●	●	●
Hauptspindel	Elektrische Spindel	O	O	O
Regler	SYNTEC-Controller	●	●	●
Vorschubachse	Yaskawa	O	O	O
Vorschubachse	SYNTEC	●	●	●
ø700	Hochgeschwindigkeitsrevolver mit Direktantrieb	●	●	●
	Taiwan Maikun-Kraftturm	O	O	O
	Deutscher Paitech-Powerturm	O	O	O
Spannen	Klemme zurückziehen	●	●	●
Spannen	Futter	O	O	O
Zusatzausrüstung	Teilesammelgerät	O	O	O
	Fütterungsgerät	O	O	O
	Späneförderer	O	O	O
	Automatisierter Roboter	O	O	O
	Ölnebelabscheider	O	O	O
