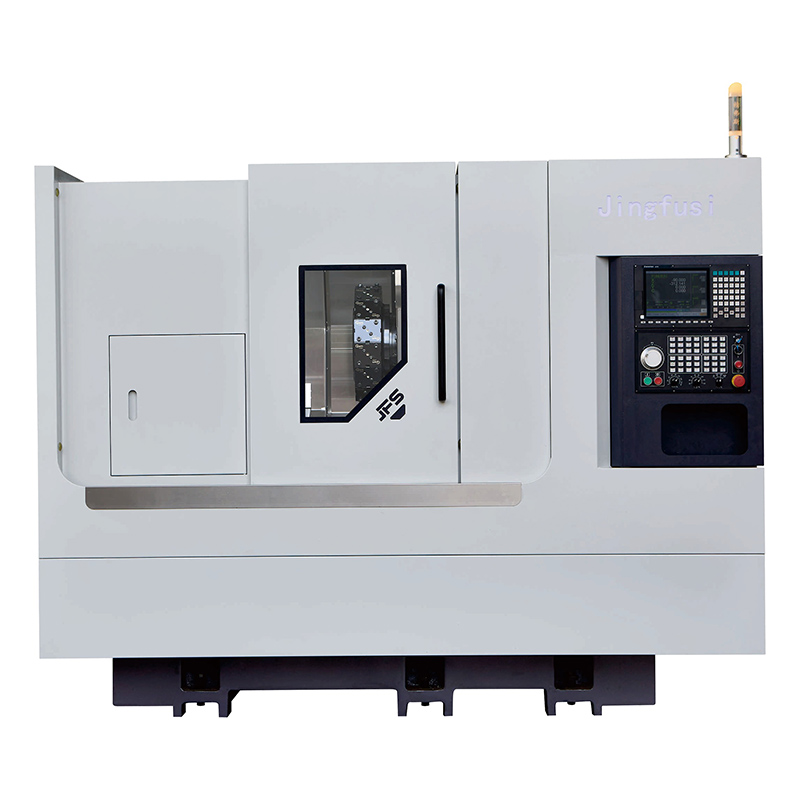

Power Revolver CNC-Drehmaschine CK52 76DTYW-500

Jingfusi bietet hochwertige Power-Revolver-CNC-Drehmaschine CK52 76DTYW-500. Wir sind bestrebt, leistungsstarke und kostengünstige Werkzeugmaschinen herzustellen. Nehmen Sie gerne Kontakt mit uns auf und lassen Sie sich ein Angebot erstellen!

Modell:CK52/76DTYW-500

Anfrage absenden

Produktbeschreibung

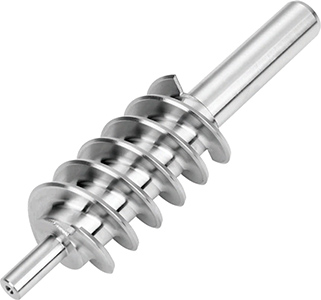

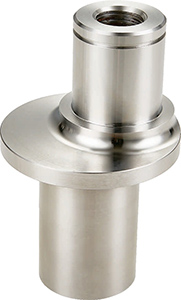

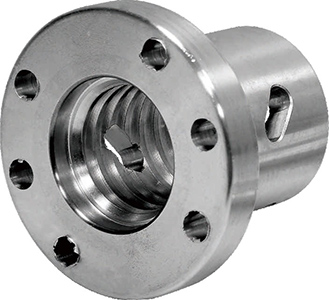

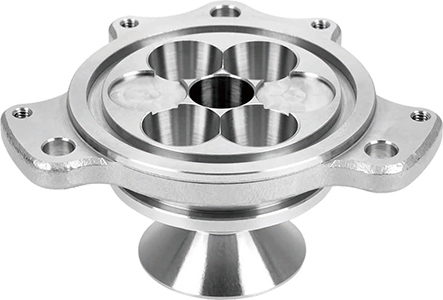

Mit den Fräs- und Drehfunktionen dieser Power Turret CNC-Drehmaschine CK52 76DTYW-500 des Herstellers Jingfusi können komplexe Materialien wie Edelstahl, Titanlegierung und Kohlenstoffstahl bearbeitet werden. Und wir haben die Seitenchips und die Rückseitenchips dieser Maschine ausgestattet, um eine Integration zu erreichen, die es den Menschen bequem macht, sie beliebig zu installieren. Es verfügt über vier Arten von Verriegelungsfunktionen, die beim Auswerfen nicht nach links und rechts schwingen, um die Endgenauigkeit zu gewährleisten. Der gesamte Guss wurde geglüht, um eine langfristige Stabilität zu gewährleisten und die Lebensdauer der Werkzeugmaschine zu verlängern.

Hauptspezifikation

Modell einer Drehmaschine		Einheit	CK52DTYW-500	CK76DTYW-500	Remart
Verarbeitungskapazität	Maximaler Schwenkdurchmesser über dem Bett	mm	0700	Ø700
	Maximaler Drehdurchmesser	mm	Ø230	Ø230
	Max. Drehlänge	mm	500	500
Spindel	hydraulisches Spindelspannfutter	In	8"	10"
	Höhe der Spindelmitte vom Boden	mm	1150	1150
	Spindelnase		A2-6	A2-8
	Durchmesser der Spindelbohrung	mm	Ø66	Ø86
	Maximaler Stabmaterialdurchmesser	mm	Ø51	Ø72
	Maximale Spindelgeschwindigkeit	U/min	4000	2000
	Leistung/Drehmoment des Spindelmotors	Kw/N.m	11 kW/72 Nm	15 kW/143 Nm	Optional integriert 11 kW/60 Nm/ Optional integriert 22 kW/170 Nm

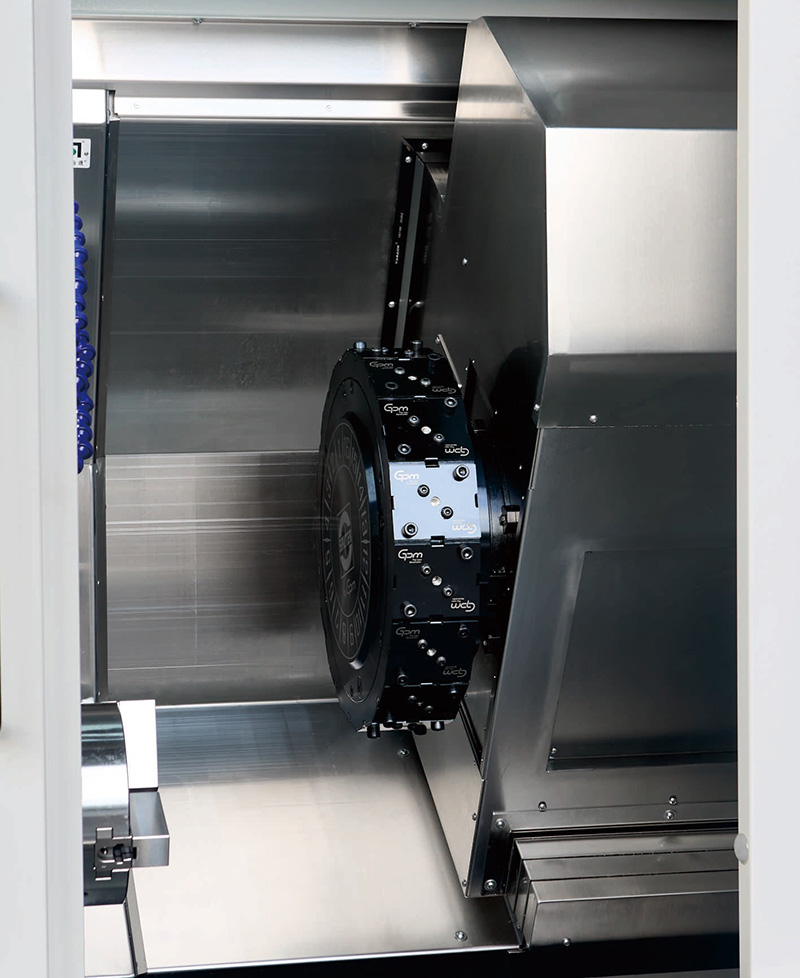

Power-Turm	Power-Revolver-Modell	-	BMT55-16T oder BMT55-12T	BMT55-16T oder BMT55-12T	Servobetriebener GPM-Turm aus Taiwan, ehemals deutsche Marke SAUTER.
	Leistung/Drehmoment des Revolvermotors	Kw/N.m	5,7 kW/18 Nm oder 3,1 kW/15 Nm	5,7 kW/18 Nm oder 3,1 kW/15 Nm
	Power Ture Tolmax-Geschwindigkeit	r/mm	5000	5000	°kann mit 8000 U/min betrieben werden, und 90° kann mit 6500 U/min betrieben werden.
Vorschub der X/Z/Y-Achse	×Z-Achse Max. schnelle Tavel-Geschwindigkeit	m/min	24	24
	Yaxis Max.schnelle Fahrgeschwindigkeit	m/min	15	15
	Motorleistung/Drehmoment der X-/Z-/Y-Achse	Kw/N.m	YASKAWAI 29KW/186Nm oder SYTEC 3,1KW/15Nm	YASKAWA 29KW/186Nm oder SYMTEC 3,1KW/15Nm
	XZY-xis Kugelumlaufspindeln der Güteklasse C3	-	40/40/40	40/40/40
	XZY-Achsen-Rollenführungsschienen	-	35/45/35	35/45/35
	Effektiver X-Achsen-Verfahrweg	mm	250	250
	Effektiver Verfahrweg der Z-Achse	mm	500	500
	Effektiver Verfahrweg der Y-Achse	mm	112(±56)	112(±56)
	Bmaesthogh	mm	50	50	Basierend auf dem 70-Zentren-Hochleistungswerkzeughalter
Reitstock	Reitstockweg	mm	520	520	programmierter Reitstock
Reitstock	Konisches Loch für den Auswerferstift	MK	Mos 5#	Mos 5#
Gerätespezifikationen	Nettogewicht der Maschine	kg	4500	4600
	Gesamtmaschinenleistung	KW	26	30
	Maschine L×B×H	mm	2500×1680×1900	2500×1680×1900

Die Werkzeugmaschine wird ständig optimiert; die oben genannten Parameter entnehmen Sie bitte den tatsächlichen Daten der Werkzeugmaschine.

Optionale Artikel

Konfigurationselement		CK52DTYW-500	CK76DTYW-500
Hauptspindel	Mechanische Spindel	●	●
Hauptspindel	Elektrische Spindel	O	O
Regler	SYNTEC-Controller	●	●
Regler	FANUC-Controller	O	O
Vorschubachse	Yaskawa	●	●
Vorschubachse	SYNTEC	O	O
Turm	BMT55 Power Turret	●	●
Turm	BMT55 Power Turret	一	O
Reitstock	Morse Nr. 5	O	O
Spannen	Klemme zurückziehen	●	●
Spannen	Futter	O	O
Zusatzausrüstung	Teilesammelgerät	O	O
	Fütterungsgerät	O	O
	Späneförderer	O	O
	Automatisierter Roboter	O	O
	Ölnebelabscheider	O	O
