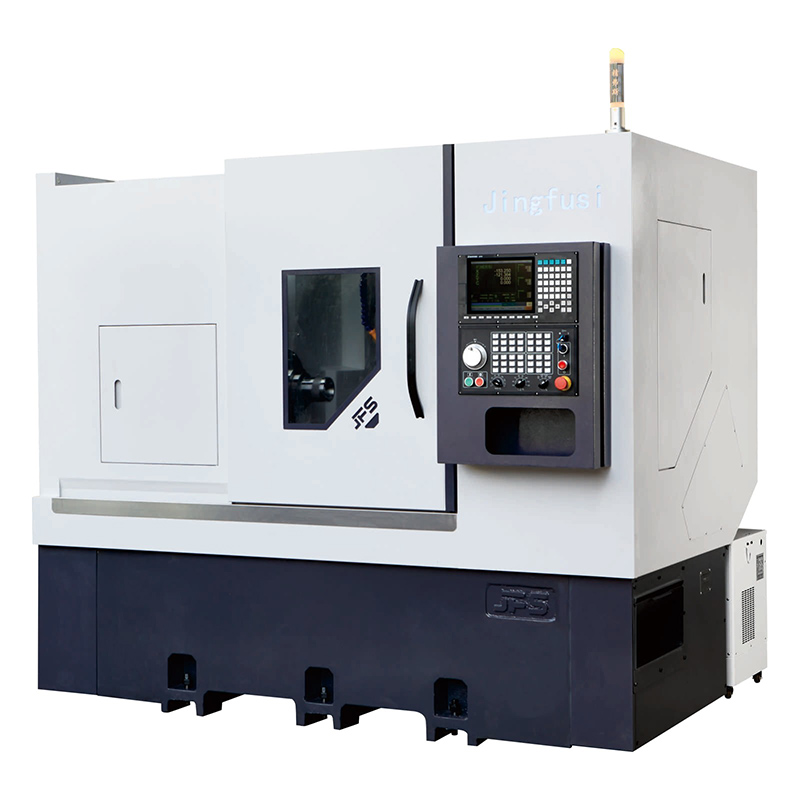

Power Revolver CNC-Drehmaschine CK52D 76DTYW

Jingfusi ist eine professionelle Fabrik, die auf der Power Turret CNC-Drehmaschine CK52D 76DTYW produziert. Dieses Produkt bietet eine stabile Bearbeitungsleistung und hat von vielen Kunden positive Rückmeldungen erhalten. Dadurch kann die Arbeitseffizienz in praktischen Anwendungen erheblich verbessert und die Produktivität der Kunden gesteigert werden. Bitte kontaktieren Sie uns.

Modell:CK52D/76DTYW 8000

Anfrage absenden

Produktbeschreibung

Willkommen beim Kauf der Power Turret CNC-Drehmaschine CK52D 76DTYW im Werk Jingfusi. Jingfusi hat sich der Herstellung leistungsstarker und kostengünstiger Werkzeugmaschinen verschrieben.

Produktüberlegenheit

Unter den gleichen Bedingungen hinsichtlich Konfiguration, Gussstruktur, Gussalterung und Montagegenauigkeit bietet dieses Produkt:
Die virtuelle Y-Achse ist steifer als die vertikale Y-Achse;
Auf der virtuellen Y-Achse lässt sich die Rundheit einfacher anpassen als auf der vertikalen Y-Achse.
Der vertikale Y-Achsen-Verfahrweg lässt sich einfacher erweitern als der virtuelle Y-Achsen-Verfahrweg.
Mit der vertikalen Y-Achse kann eine bessere Oberflächengüte erzielt werden als mit der virtuellen Y-Achse.
Die vertikale Y-Achse ist einfacher zu programmieren als die virtuelle Y-Achse.

Produktmerkmal

·Bei normalem Gebrauch kann sich der 0°-Antriebskopf mit bis zu 8000 U/min drehen, während der 90°-Antriebskopf bei normalem Gebrauch bis zu 6500 U/min drehen kann.

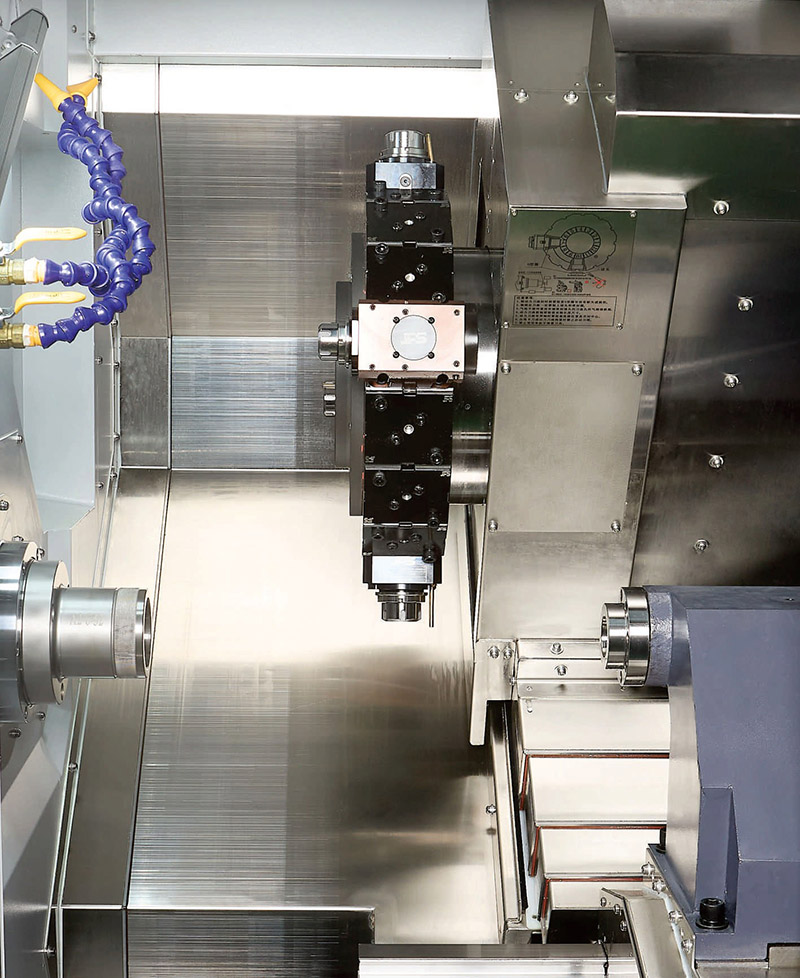

·Der Revolver verfügt über ein getriebeloses Modulgetriebe, das die Wärmequelle erheblich reduziert und die Bearbeitungsgenauigkeit gewährleistet.
·Es kann auch Hochglanzdrehen und -fräsen durchführen und die Werkzeugstandzeit wird verlängert.
·Programmierbare Reitstocksteuerung für dieses Produkt.
·Es verfügt über eigene Dreh- und Fräsfunktionen zur Bearbeitung komplexer Materialien wie Edelstahl, Titanlegierung, Kohlenstoffstahl usw.
·Wir verwenden ein integriertes Design der seitlichen Spanabfuhr und der hinteren Spanabfuhr, die beliebig installiert werden können.
·Die Alterungsbehandlung des gesamten Gussstücks kann eine langfristig stabile Bearbeitungsleistung und Maschinenlebensdauer gewährleisten.

Hauptspezifikation

Modell einer Drehmaschine		Einheit	CK52DTYW	CK76DTYW	CK46DTYW	Remart
Verarbeitungskapazität	Max.Schwenkdurchmesser über dem Bett	mm	Q600	Q600	Q600
	Maximaler Drehdurchmesser	mm	Q230	0230	Q230	Scheibe
	Max. Drehlänge	mm	430	430	430
Spindel	Spindelmitte hoch vom Boden	mm	1150	1150	1150
	Spindelnase		A2-6	A2-8	A2-5
	Durchmesser der Spindelbohrung	mm	F66	F86	ø56
	Maximaler Stangenmaterialdurchmesser	mm	051	072	045
	Maximale Spindeldrehzahl	U/min	4000	3500	4500
	Leistung/Drehmoment des Spindelmotors	Kw/N.m	11 kW/72 Nm	15 kW/143 Nm	7,5 kW/47 Nm	Optional integriert 11 kW/60 Nm/ Optional integriert 22 kW/170 Nm
Power-Turm	Power-Revolver-Modell	-	Regler	Regler	Regler	Integrierter JFS-Revolver mit Direktantrieb
	Leistung/Drehmoment des Revolvermotors	Kw/N.m	7,5 kW/22 Nm	7,5 kW/22 Nm	7,5 kW/22 Nm
	Maximale Geschwindigkeit des Revolverwerkzeugs	r/mm	8000	8000	8000	0° kann bei 8000 U/min betrieben werden, und 90° kann bei 6500 U/min betrieben werden.
Vorschub der X/Z/Y-Achse	Max. Verfahrgeschwindigkeit der XIZ-Achse	m/mein	24	24	24
	Y-Achse Max. Schnellfahrgeschwindigkeit	m/mein	15	15	15
	Motorleistung/Drehmoment der X-/Z-/Y-Achse	Kw/N.m	YASKWA1,8 kW/15 Nm oder SYNTEC 24 kW/115 Nm	YASKAMA¹8KW/115NmQ SMNTEC 24KW/115Nm	YASKAMA¹8KW/115NmQ SYNTEC 24KW/115m
	XIZN-Achsen-Kugelumlaufspindeln der Güteklasse C3	-	32/32/40	32/32/40	32/32/40
	X/ZMY-Axi-Rollenführung Ralis	-	35/35/35	35/35/35	35/35/35
	Effektiver Verfahrweg der X-Achse	mm	248	248	248
	Effektiver Z-Achsen-Verfahrweg	mm	460	460	460
	Effektiver Verfahrweg der Y-Achse	mm	112(±56)	112(±56)	112(±56)
	Die Spindfe geht durch	mm	30	30	30	2777 Carlin
Reitstock	Reitstockweg	mm	450	450	450
Reitstock	Auswerferkegelloch	MK	Mohs 5#	Morse 5#	Morse 5#
Gerätespezifikationen	Nettogewicht der Maschine	kg	4100	4200	4000
	Gesamtmaschinenleistung	KW	24.5	28.5	21
	Maschine L×B×H	mm	2450×1700×2000	2450×1700×2000	2450×1700×2000

Die Werkzeugmaschine wird ständig optimiert; die oben genannten Parameter entnehmen Sie bitte den tatsächlichen Daten der Werkzeugmaschine.

Optionale Artikel

Konfigurationselement		CK52DTYW	CK76DTYW	CK46DTYW
Hauptspindel	Mechanische Spindel	●	●	●
Hauptspindel	Elektrische Spindel	O	O	O
Regler	SYNTEC-Controller	●	●	●
Vorschubachse	Yaskawa	●	●	●
Vorschubachse	SYNTEC	O	O	O
spülen	BMT55 Power Turbo	●	●	●
spülen	BMT65 Power Turbo	二	O	O
Reitstock	Mo's 5#	O	O	O
Spannen	Klemme zurückziehen	●	●	●
Spannen	Futter	O	O	O
Hilfsausrüstung	Teilesammelgerät	O	O	O
	Fütterungsgerät	O	O	O
	Späneförderer	O	O	O
	Automatisierter Roboter	O	O	O
	Ölnebelabscheider	O	O	O
