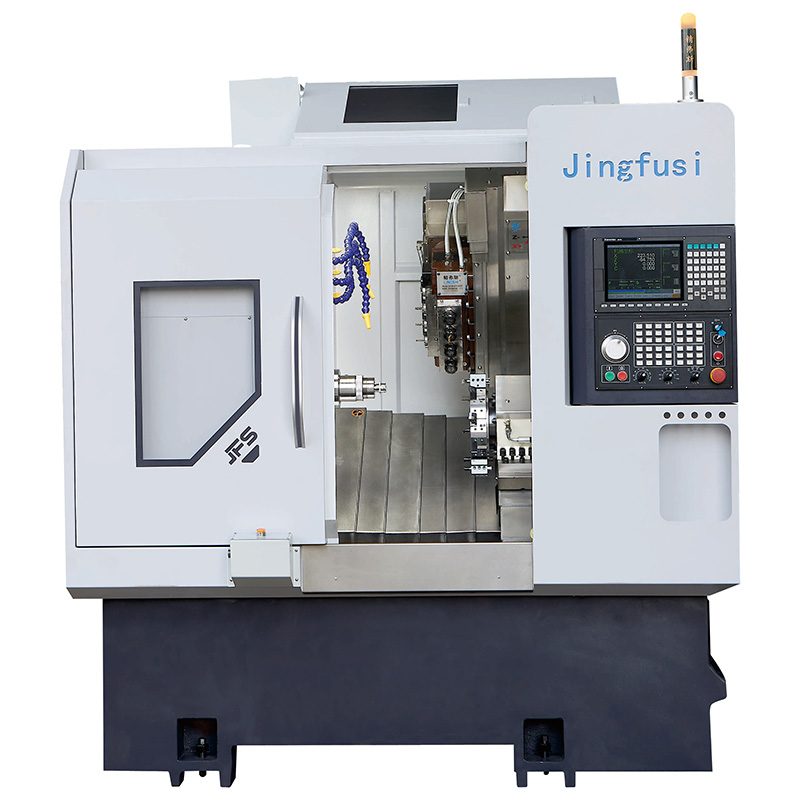

Drehfräsmaschine CNC-Drehmaschine

Jingfusi ist ein Hersteller von CNC-Drehmaschinen. Unser Werk ist bestrebt, seinen Kunden leistungsstarke und kostengünstige Werkzeugmaschinen anzubieten. Wir recherchieren kontinuierlich die Kundenbedürfnisse auf dem Markt und stellen Produkte her, die ihren tatsächlichen Nutzungsanforderungen entsprechen, und erhalten dafür Lob von vielen Anwendern in der Branche. Willkommen in unserer Fabrik!

Modell:CK46/52-4+4+Y

Anfrage absenden

Produktbeschreibung

Jingfusi ist eine CNC-Drehmaschinenfabrik. Im Folgenden sind die Hauptmerkmale unseres Produkts aufgeführt:

• Im Vergleich zu angetriebenen Revolvern bietet unsere Werkzeugmaschine höhere Geschwindigkeiten, höhere Präzision und eine bessere Oberflächengüte bei der Bearbeitung kleiner bis mittelgroßer Teile.

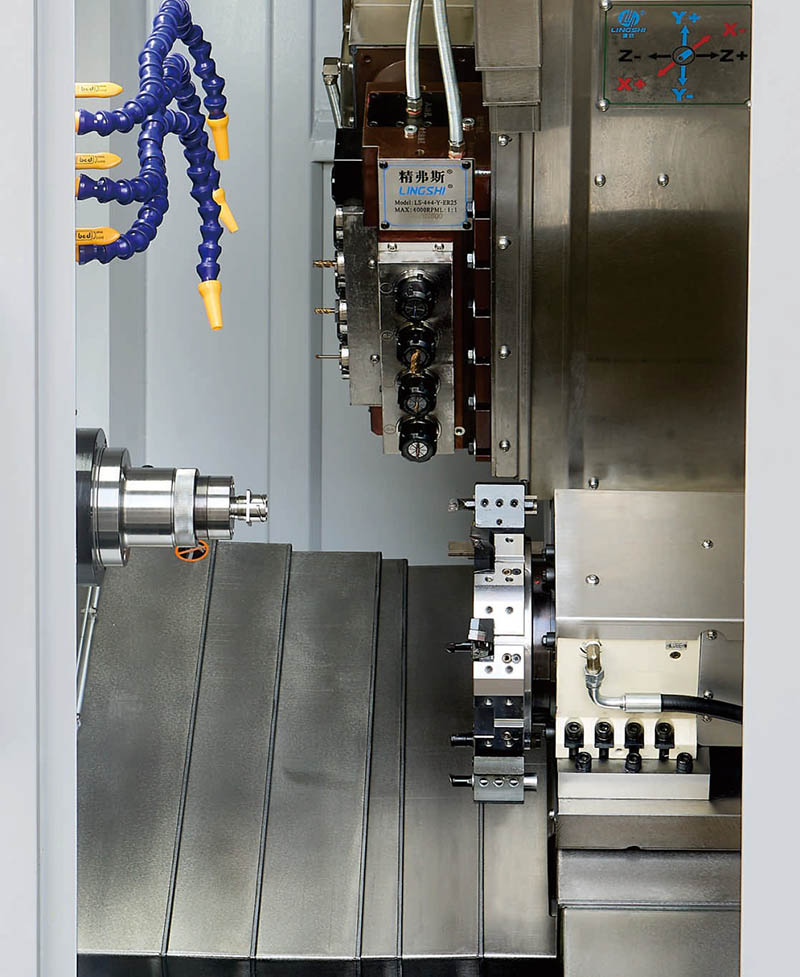

• Unser Antriebskopf verfügt über einen Radstand von 65 mm und ein Plug-in-Design, das den Austausch des Antriebskopfs oder der Lager erleichtert und so die routinemäßige Wartung vereinfacht.

• Unsere Werkzeugmaschine kann komplexe Materialien wie Edelstahl, Titanlegierungen und Kohlenstoffstahl bearbeiten.

• Unsere Werkzeugmaschine garantiert eine langzeitstabile Bearbeitung und eine lange Lebensdauer.

Hauptspezifikation

Modell einer Drehmaschine		Einheit	CK46-4+4+Y	CK52-4+4+Y	Remart
Verarbeitungskapazität	Maximaler Schwenkdurchmesser über dem Bett	mm	O480	O480
	Maximaler Tuning-Durchmesser	mm	Q80	Q80
	Max. Drehlänge	mm	320	320
Spindel	Spindelmitte hoch vom Boden	mm	1150	1150
	Spindelnase	-	A2-5	A2-6
	Durchmesser der Spindelbohrung	mm	056	066
	Maximaler Stabmaterialdameter	mm	O45	051
	Maximale Spindeldrehzahl	U/min	4500	4000
	Drehmoment des Spindelmotors	Kw/N.m	7,5 kW/47 Nm	11 kW/72 Nm	Optional integriert 11 kW/60 Nm Optional integriert 22 kW/170 Nm
Power-Turm	Modell mit Power-Head-Montage		Fest 4+Radialrichtung4+Axialrichtung4	oin
	Antriebskopfmotor	Kw/N.m	SYNTEC 1,7 kW/8,34 Nm	SYNTEC 1,7 kW/8,3 Nm	Zwei Motoren treiben acht Antriebsköpfe an
	Abstand zwischen den Wellen	mm	65	65
	Maximale Geschwindigkeit des Antriebskopfes	r/mm	5000	5000	4000 häufig verwendet
	Werkzeugmontagemethode der Kraft		ER25	ER25
Servoturm	Servorevolvermodell		MK-63RSV-8T	MK-63RSV-8T	Optional 12T
Vorschub der X/Z/Y-Achse	X/Z/Y-Achse Max. Schnellfahrgeschwindigkeit	m/mein	24	24
	2600×2050 ×2040	kw/N.m	YASKAWAI 1,3 kW/8,34 Nm oder SYNTEC 1,8 kW/11,5 Nm	YASKAWAI 1,3 kW/8,34 Nm oder SYNTEC 1,8 kW/11,5 Nm
	X/ZY-Achse C3-GradeBll-Schrauben		32.32.25	32.32.25
	×/ZY-Achse olerguide rais	-	35/35/25	35/35/25
	Xaxiseffektive Fahrt	mm	800	800
	Effektiver Verfahrweg der Z-Achse	mm	470	470
	Effektiver Yaxis-Reiseweg	mm	260	260
	Der 90°-Interpolations-Y-Achsen-Antriebskopf verläuft durch die Spindelmitte	mm	70	70
Gerätespezifikationen	Nettogewicht der Maschine	kg	3400	3500
	Gesamtmaschinenleistung	KW	13	16.5
	Maschine L×B×H	mm	2200×1580 x1900	2200×1580×1900

Die Werkzeugmaschine wird ständig optimiert; die oben genannten Parameter entnehmen Sie bitte den tatsächlichen Daten der Werkzeugmaschine.

Optionale Artikel

Konfigurationselement		CK46-4+4+Y	CK52-4+4+Y
Hauptspindel	Mechanische Spindel	●	●
Hauptspindel	Elektrische Spindel	O	O
Regler	SYNTEC-Controller	●	●
Regler	FANUC-Controller		O
Vorschubachse	Yaskawa	●	●
Vorschubachse	SYNTEC	O	O
Spannen	Klemme zurückziehen	●	●
Spannen	Futter	O	O
spülen	8 Arbeitsplätze	●	●
spülen	12 Arbeitsplätze	O	O
Zusatzausrüstung	Teilesammelgerät	O	O
	Fütterungsgerät	O	O
	Späneförderer	O	O
	Automatisierter Roboter	O	O
	Ölnebelabscheider	O	O
