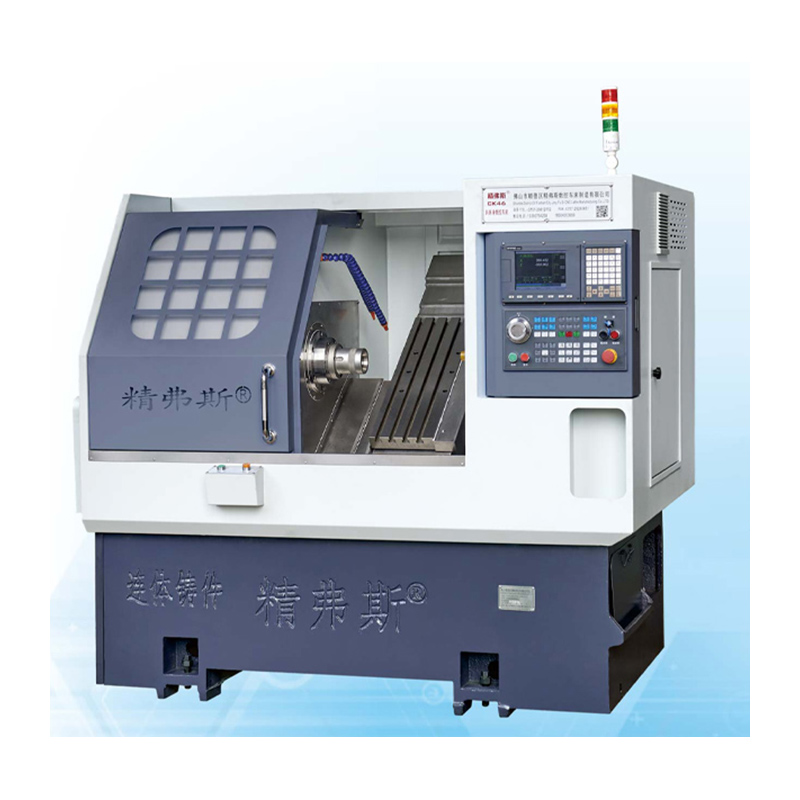

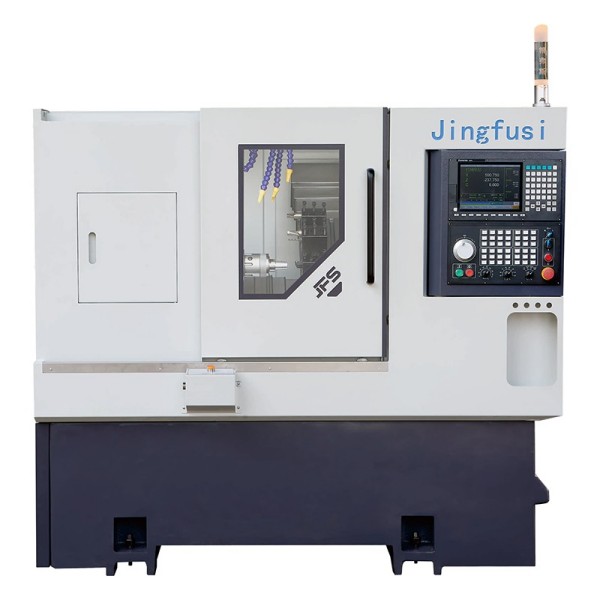

Hier sind die Hauptmerkmale und Vorteile einer Hochgeschwindigkeits-CNC-Schrägbettdrehmaschine:
Schrägbettdesign: Das Bett der Jingfusi®-Maschine ist in einem Winkel, typischerweise etwa 30 bis 45 Grad, relativ zur horizontalen Ebene geneigt. Dieses schräge Bettdesign verbessert die Steifigkeit und das Spanmanagement und sorgt so für eine bessere Bearbeitungsgenauigkeit und Oberflächengüte.
Hochgeschwindigkeitsspindel: Jingfusi® Hochgeschwindigkeits-CNC-Schrägbettdrehmaschinen sind mit leistungsstarken Hochgeschwindigkeitsspindeln ausgestattet, die sich mit extrem hohen Geschwindigkeiten drehen können. Dies ermöglicht einen schnellen Materialabtrag und verkürzte Zykluszeiten.
Schneller Werkzeugwechsel: Diese Maschinen verfügen häufig über automatische Werkzeugwechsler (ATCs), die einen schnellen und reibungslosen Werkzeugwechsel ermöglichen. ATCs sind entscheidend für die Minimierung von Ausfallzeiten bei Bearbeitungsvorgängen.
Revolver-Werkzeugsystem: Viele Hochgeschwindigkeits-CNC-Schrägbettdrehmaschinen sind mit einem Revolver-Werkzeugsystem ausgestattet, das mehrere Schneidwerkzeuge aufnimmt. Dieser Revolver kann schnell indexieren und ermöglicht so komplexe Bearbeitungsvorgänge ohne manuelle Werkzeugwechsel.
Vielseitigkeit: Diese Drehmaschinen können ein breites Spektrum an Drehoperationen ausführen, z. B. Drehen, Plandrehen, Gewindeschneiden, Einstechen, Bohren und Fräsen. Das Revolver-Werkzeugsystem kann mit verschiedenen Werkzeugtypen bestückt werden, um unterschiedliche Bearbeitungsaufgaben zu bewältigen.
Hohe Präzision: Die Kombination aus Schrägbettdesign, Hochgeschwindigkeitsspindel und fortschrittlichen CNC-Steuerungen führt zu überragender Bearbeitungspräzision und Oberflächengüte.
Zusammenfassend lässt sich sagen, dass eine Hochgeschwindigkeits-CNC-Schrägbettdrehmaschine ein hochmodernes Bearbeitungswerkzeug ist, das hohe Geschwindigkeit, hohe Präzision und vielseitige Fähigkeiten bietet. Es wird in Branchen wie der Luft- und Raumfahrt, der Automobilindustrie, der Herstellung medizinischer Geräte und der allgemeinen Präzisionsbearbeitung eingesetzt, in denen eine schnelle und genaue Bearbeitung komplexer Teile unerlässlich ist.
Maschinenfahrdiagramm
Produktdetails
Parameterliste
Projekt |
Einheit |
CK46 |
CK52 |
CK76 |
Maximale Drehlänge |
mm |
350
|
Maximaler Drehdurchmesser am Bett |
mm |
Ø 500 |
Maximaler Drehdurchmesser auf dem Skateboard |
mm |
Ø 160 |
Bettneigung |
°
|
35° |
Effektiver Verfahrweg der X/Z-Achse |
mm |
Durchmesser 1000/400 |
Schraubenspezifikationen für die X/Z-Achse |
mm |
32
|
Spezifikationen der X/Z-Achsenschiene |
mm |
35
|
Motorleistung der X/Z-Achse |
KW |
1.3
|
Maximal schnelle Bewegung der X/Z-Achse |
m/min |
24
|
Werkzeugmaschinenlänge x Breite x Höhe |
mm |
2100X1580X1800 |
Gesamtgewicht der gesamten Maschine |
KG |
2600
|
Messernummer |
Fix |
8
|
Quadratische Messergröße |
mm |
20X20 |
Größe des Rundlochschneiders |
mm |
Ø20 |
Totale Kraft |
kw |
13
|
13
|
16
|
Durchschnittlicher Stromverbrauch |
kw/h |
2
|
2
|
2.5
|
Hauptwelle |
Form der Spindelstirnfläche |
|
A2-5 |
A2-6 |
A2-8 |
Maximale Spindelgeschwindigkeit |
U/min |
6000 (auf 4500 eingestellt) |
4200 (auf 3500 eingestellt) |
3200 (auf 2500 eingestellt) |
Leistung des Spindelmotors |
KW |
7.5
|
7.5
|
11
|
Nenndrehmoment des Spindelmotors |
Nm |
47,8 Nm |
47,8 Nm |
72 Nm |
Maximaler Stangendurchgangsdurchmesser |
mm |
Ø 45 |
Ø 51 |
Ø 75 |
Genauigkeit von Werkzeugmaschinen
Maschinengenauigkeit, Jingfus-Faktor-Standard: |
Wichtiger Testgegenstand |
Schematische Darstellung |
Erkennungsmethode
|
Werksstandard
|
Radialschlag der Spindel, |
|
Unrundheit des Außenkegels erkennen |
0.0025
|
Wiederholungsposition der X-Achse |
|
Erkennen Sie wiederholte Positionierungen der X-Achse. Hinweis: Vorhersagen Sie zunächst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen, und erkennen Sie dann die wiederholte Positionierung. |
0.0025
|
Z-Achsen-Wiederholungsposition |
|
Erkennen Sie wiederholte Positionierungen auf der Z-Achse. Hinweis: Vorhersagen Sie zunächst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen, und erkennen Sie dann die wiederholte Positionierung. |
0.0025
|
Wenn der Kunde die ISO- oder VD1-Genauigkeit der X/Z/Y-Achse testen möchte, muss dies zum Zeitpunkt der Vertragsunterzeichnung festgelegt werden. Der Kunde muss diesen Artikel gleichzeitig mit der Erstabnahme durch Jingfusi Factory testen. |
