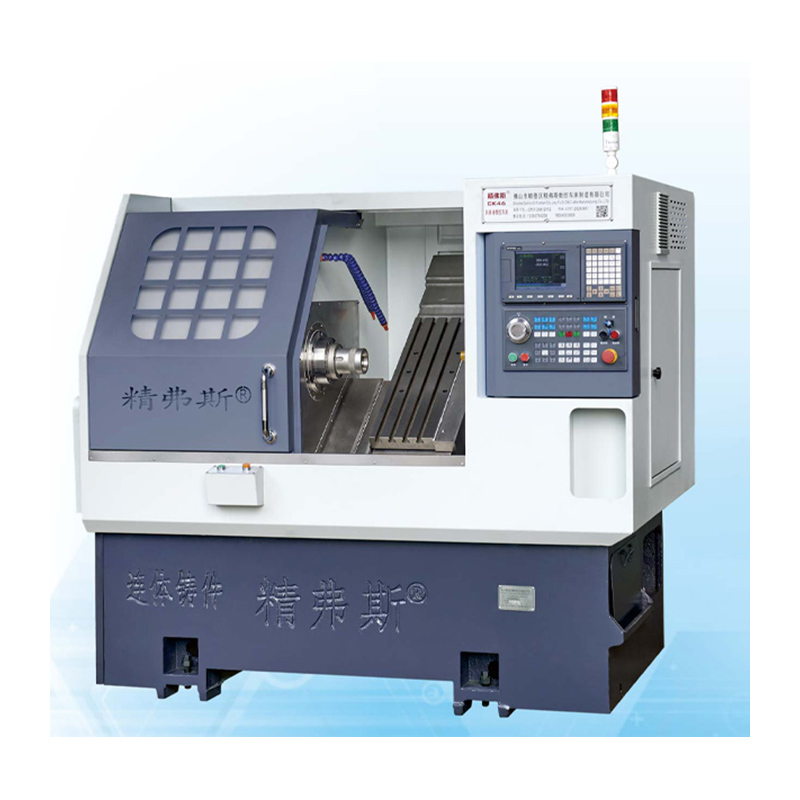

Jingfusi® CNC -Zählerbettfahrmaschine wird hauptsächlich in Autoteilen, Sanitärventilen, Formen und anderen Branchen verwendet. Es eignet sich auch zur Chargenverarbeitung von Wellen, Scheiben und anderen Teilen mit komplexen Größen, verschiedenen Größen und hohen Präzisionsanforderungen. Es kann die Chip -Verarbeitung von internen und externen Kreisen, Rillen, Zapfen, kugelförmigen Oberflächen, verschiedenen Metrik- und Zentimeträgern und anderen Rotationskörpern automatisch vervollständigen. Die Gussteile bestehen alle aus Harzsand, das eine alternde Behandlung unterzogen wurde und eine gute Stabilität, hohe Stärke und gute Genauigkeitsretention aufweist.
Projekt | Einheit | CK46 | CK52 | CK76 | |
Maximale Drehlänge | mm | 350 | |||
Maximaler Drehdurchmesser auf dem Bett | mm | Ø 500 | |||
Maximaler Drehdurchmesser am Skateboard | mm | Ø 160 | |||
Bettneigung | ° | 35 ° | |||
Effektive Reise der X/Z -Achse | mm | Durchmesser 1000/400 | |||
X/Z -Achsenschraubenspezifikationen | mm | 32 | |||
X/z -Achsenschienenspezifikationen | mm | 35 | |||
X/Z-Achse-Motorleistung | KW | 1.3 | |||
Maximale schnelle Bewegung der x/z -Achse | m/my | 24 | |||
Werkzeugmaschine Länge x Breite x Höhe | mm | 2100x1580x1800 | |||
Gesamtgewicht der gesamten Maschine | Kg | 2600 | |||
Messernummer | Fix | 8 | |||
Quadratmessergröße | mm | 20x20 | |||
Runde Lochschneidergröße | mm | Ø20 | |||
Gesamtleistung | KW | 13 | 13 | 16 | |
Durchschnittlicher Stromverbrauch | Kw / h | 2 | 2 | 2.5 | |
Hauptwelle | Spindel -End -Gesichtsform |
|
A2-5 | A2-6 | A2 -8 |
Maximale Spindelgeschwindigkeit | r/min | 6000 (gesetzt auf 4500) | 4200 (auf 3500 eingestellt) | 3200 (auf 2500 eingestellt) | |
Spindelmotorleistung | KW | 7.5 | 7.5 | 11 | |
Nennmoment des Spindelmotors | Nm | 47,8nm | 47,8nm | 72nm | |
Maximaler Stachelabwinddurchmesser | mm | Ø 45 | Ø 51 | Ø 75 |
Maschinengenauigkeit, Jingfus -Faktor Standard: | ||||
Haupttestelement | Schematischer Diagramm | Erkennungsmethode |
Fabrikstandard |
|
Spindel -Radialschlag, |
![]() |
Runout des Außenkegels erkennen | 0.0025 | |
X-Achse Wiederholungsposition |
![]() |
Erkennen Sie die wiederholte Positionierung der x-Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen. | 0.0025 | |
Z-Achse Wiederholungsposition |
![]() |
Erkennen Sie die wiederholte Positionierung auf der Z -Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen. | 0.0025 | |
Wenn der Kunde die ISO- oder VD1 -Genauigkeit der x/z/y -Achse testen möchte, muss er zum Zeitpunkt des Vertrags festgelegt werden. Der Kunde muss diesen Artikel gleichzeitig mit der ersten Akzeptanz der Jingfusi -Fabrik testen. | ||||
