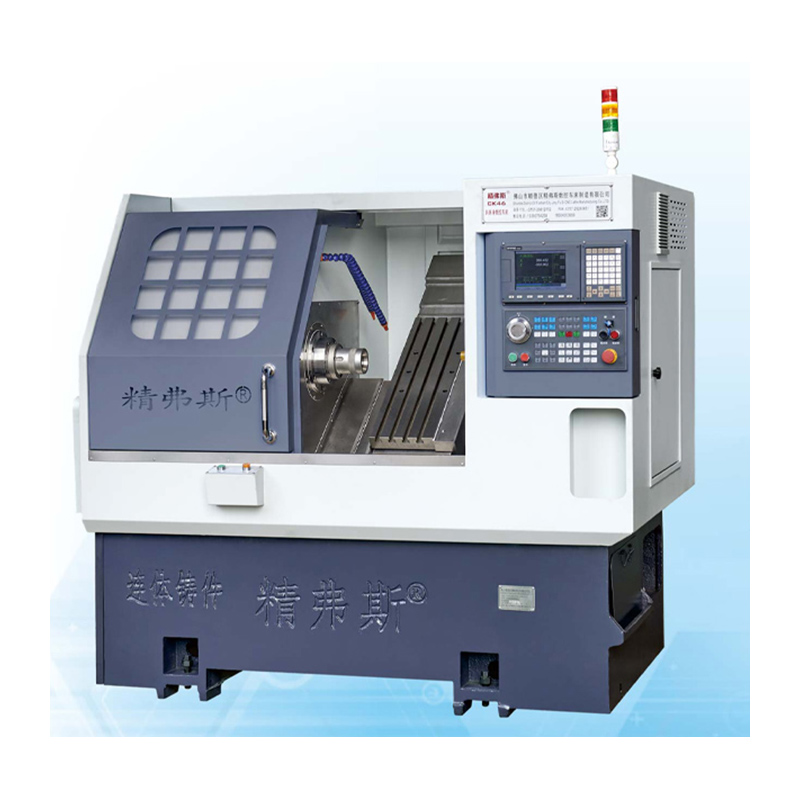

CNC Slant Bett Drehmaschinen

Die Jingfusi® CNC Slant Bett Lathes verfügen über ein 35-Grad-Bettentwurf, das mit einer robusten Drehmomentstruktur gepaart ist, um selbst bei schweren Lastschneidvorgängen eine minimale Verformung zu gewährleisten. Dieses geneigte Bettdesign erleichtert vereinfachte Installations-, Austausch- und Inspektionsprozesse. Die Einbeziehung von hochpräzisen Kugelschrauben und Spindeln garantiert in Bearbeitungsanwendungen außergewöhnliche Präzision und Oberflächenglanz.

Modell:CK46

Anfrage absenden

Produktbeschreibung

Die CNC Slant Bed Lathes ist eine Verbesserung und Upgrade von Jingfusi® CNC auf der ursprünglichen Basis. Auf der Grundlage der Erben der hohen Verarbeitungsleistung und des einfachen Betriebs des ursprünglichen Modells wurde es mit einem vollständig geschlossenen, geneigten Bettdesign und einem größeren Betriebsraum entwickelt. , Präzisions -CNC -Werkzeugmaschine mit höherer Verarbeitungsgeschwindigkeit und einfacher Einstellung und Wartung.

Produktdetails

Parameterliste

Projekt		Einheit	CK46	CK52	CK76
Maximale Drehlänge		mm	350
Maximaler Drehdurchmesser auf dem Bett		mm	Ø 500
Maximaler Drehdurchmesser am Skateboard		mm	Ø 160
Bettneigung		°	35 °
Effektive Reise der X/Z -Achse		mm	Durchmesser 1000/400
X/Z -Achsenschraubenspezifikationen		mm	32
X/z -Achsenschienenspezifikationen		mm	35
X/Z-Achse-Motorleistung		KW	1.3
Maximale schnelle Bewegung der x/z -Achse		m/my	24
Werkzeugmaschine Länge x Breite x Höhe		mm	2100x1580x1800
Gesamtgewicht der gesamten Maschine		Kg	2600
Messernummer		Fix	8
Quadratmessergröße		mm	20x20
Runde Lochschneidergröße		mm	Ø20
Gesamtleistung		KW	13	13	16
Durchschnittlicher Stromverbrauch		Kw / h	2	2	2.5
Hauptwelle	Spindel -End -Gesichtsform		A2-5	A2-6	A2 -8


	Maximale Spindelgeschwindigkeit	r/min	6000 (gesetzt auf 4500)	4200 (auf 3500 eingestellt)	3200 (auf 2500 eingestellt)
	Spindelmotorleistung	KW	7.5	7.5	11
	Nennmoment des Spindelmotors	Nm	47,8nm	47,8nm	72nm
	Maximaler Stachelabwinddurchmesser	mm	Ø 45	Ø 51	Ø 75

Genauigkeit der Werkzeugmaschine

Maschinengenauigkeit, Jingfus -Faktor Standard:
Haupttestelement	Schematischer Diagramm	Erkennungsmethode	Fabrikstandard


Spindel -Radialschlag,		Runout des Außenkegels erkennen	0.0025


X-Achse Wiederholungsposition		Erkennen Sie die wiederholte Positionierung der x-Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen.	0.0025


Z-Achse Wiederholungsposition		Erkennen Sie die wiederholte Positionierung auf der Z -Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen.	0.0025


Wenn der Kunde die ISO- oder VD1 -Genauigkeit der x/z/y -Achse testen möchte, muss er zum Zeitpunkt des Vertrags festgelegt werden. Der Kunde muss diesen Artikel gleichzeitig mit der ersten Akzeptanz der Jingfusi -Fabrik testen.
