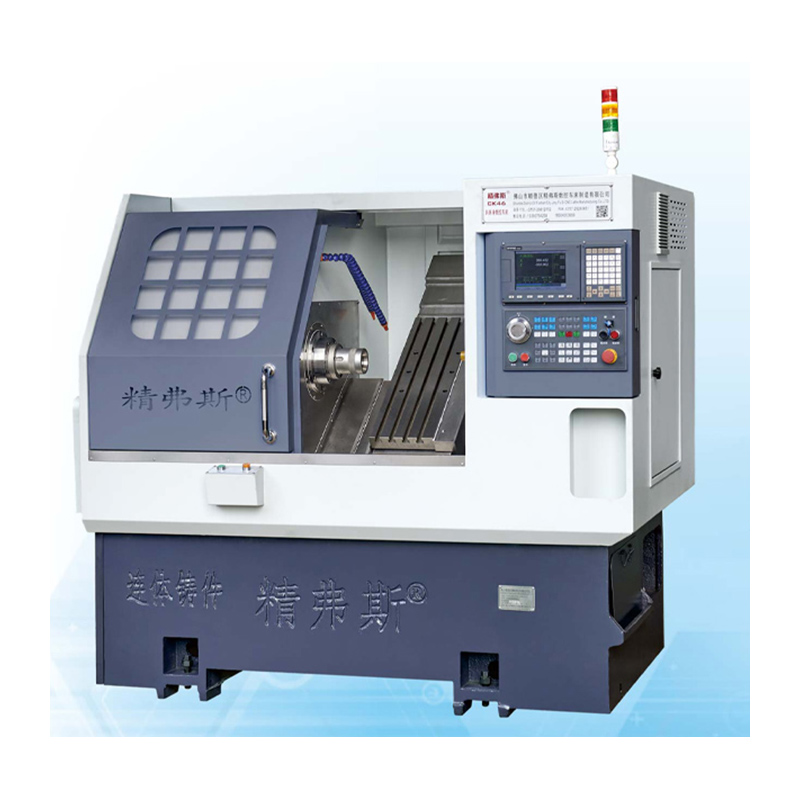

Optimales Design:Diese geneigte, schräge Bettwende-CNC-Drehmaschine verfügt über ein 35-Grad-Schrägbett-Design, das eine verbesserte Steifigkeit und Stabilität für die Präzisionsbearbeitung bietet.
Effiziente Chiphandhabung:Die Maschine bietet einen wesentlichen Chip -Förderkapazität, sodass die Flexibilität entweder vordere oder hintere Chipentfernung ausgewählt werden kann, um den Bearbeitungsprozess zu gewährleisten.
Schraube PRE-Stretching:Diese Drehmaschine umfasst eine Vorabsteuerstruktur für Schrauben und optimiert die Genauigkeit und Zuverlässigkeit der Bearbeitungsgenauigkeit.
Toolpost vom Typ Gang-Typ:Ausgestattet mit einem Toolposten vom Typ Gang unterstützt diese Drehmaschine die Verwendung mehrerer Tools für eine erhöhte Effizienz und Vielseitigkeit in verschiedenen Bearbeitungsvorgängen.
Projekt | Einheit | CK46 | CK52 | CK76 | |
Maximale Drehlänge | mm | 350 | |||
Maximaler Drehdurchmesser auf dem Bett | mm | Ø 500 | |||
Maximaler Drehdurchmesser am Skateboard | mm | Ø 160 | |||
Bettneigung | ° | 35 ° | |||
Effektive Reise der X/Z -Achse | mm | Durchmesser 1000/400 | |||
X/Z -Achsenschraubenspezifikationen | mm | 32 | |||
X/z -Achsenschienenspezifikationen | mm | 35 | |||
X/Z-Achse-Motorleistung | KW | 1.3 | |||
Maximale schnelle Bewegung der x/z -Achse | m/my | 24 | |||
Werkzeugmaschine Länge x Breite x Höhe | mm | 2100x1580x1800 | |||
Gesamtgewicht der gesamten Maschine | Kg | 2600 | |||
Messernummer | Fix | 8 | |||
Quadratmessergröße | mm | 20x20 | |||
Runde Lochschneidergröße | mm | Ø20 | |||
Gesamtleistung | KW | 13 | 13 | 16 | |
Durchschnittlicher Stromverbrauch | Kw / h | 2 | 2 | 2.5 | |
Hauptwelle | Spindel -End -Gesichtsform |
|
A2-5 | A2-6 | A2 -8 |
Maximale Spindelgeschwindigkeit | r/min | 6000 (gesetzt auf 4500) | 4200 (auf 3500 eingestellt) | 3200 (auf 2500 eingestellt) | |
Spindelmotorleistung | KW | 7.5 | 7.5 | 11 | |
Nennmoment des Spindelmotors | Nm | 47,8nm | 47,8nm | 72nm | |
Maximaler Stachelabwinddurchmesser | mm | Ø 45 | Ø 51 | Ø 75 |
Maschinengenauigkeit, Jingfus -Faktor Standard: | ||||
Haupttestelement | Schematischer Diagramm | Erkennungsmethode |
Fabrikstandard |
|
Spindel -Radialschlag, |
![]() |
Runout des Außenkegels erkennen | 0.0025 | |
X-Achse Wiederholungsposition |
![]() |
Erkennen Sie die wiederholte Positionierung der x-Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen. | 0.0025 | |
Z-Achse Wiederholungsposition |
![]() |
Erkennen Sie die wiederholte Positionierung auf der Z -Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen. | 0.0025 | |
Wenn der Kunde die ISO- oder VD1 -Genauigkeit der x/z/y -Achse testen möchte, muss er zum Zeitpunkt des Vertrags festgelegt werden. Der Kunde muss diesen Artikel gleichzeitig mit der ersten Akzeptanz der Jingfusi -Fabrik testen. | ||||
