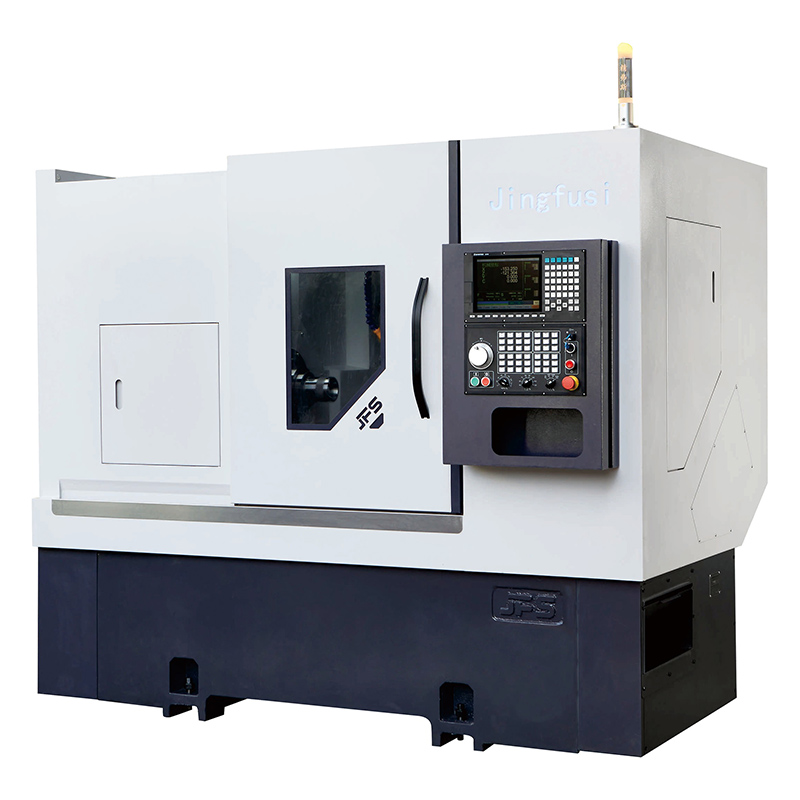

Power Revolver CNC-Drehmaschine CK46 52DTY

Unsere Power-Revolver-CNC-Drehmaschine CK46 52DTY aus dem Werk Jingfusi verfügt über zwei Antriebsköpfe und ein getriebeloses Hochgeschwindigkeitsgetriebe für stabile Bearbeitung, flexible Spanabfuhr in zwei Richtungen und eine lange Maschinenlebensdauer. Bitte kontaktieren Sie uns für weitere Informationen.

Modell:CK46/52DTY

Anfrage absenden

Produktbeschreibung

Als Hersteller bietet Jingfusi hochwertige Power Turret CNC-Drehmaschinen CK46 52DTY an.

Produktmerkmal

Unter der Voraussetzung einer völlig konsistenten Konfiguration, Gussstruktur, Alterungsbehandlung und Montagegenauigkeit haben die virtuelle Y-Achse und die vertikale Y-Achse ihre eigenen Vorteile: Die virtuelle Y-Achse ist steifer und die Rundheitseinstellung ist bequemer; Die vertikale Y-Achse bietet eine flexiblere Hubverlängerung und auch die Oberflächengüte des bearbeiteten Werkstücks ist besser. Gleichzeitig ist die Programmierung einfacher als bei der virtuellen Y-Achse.

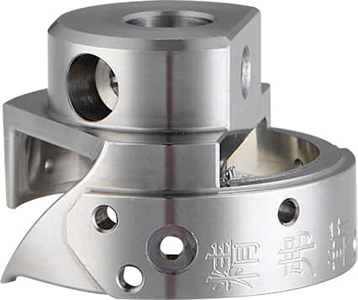

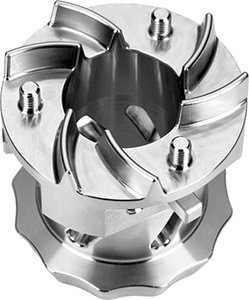

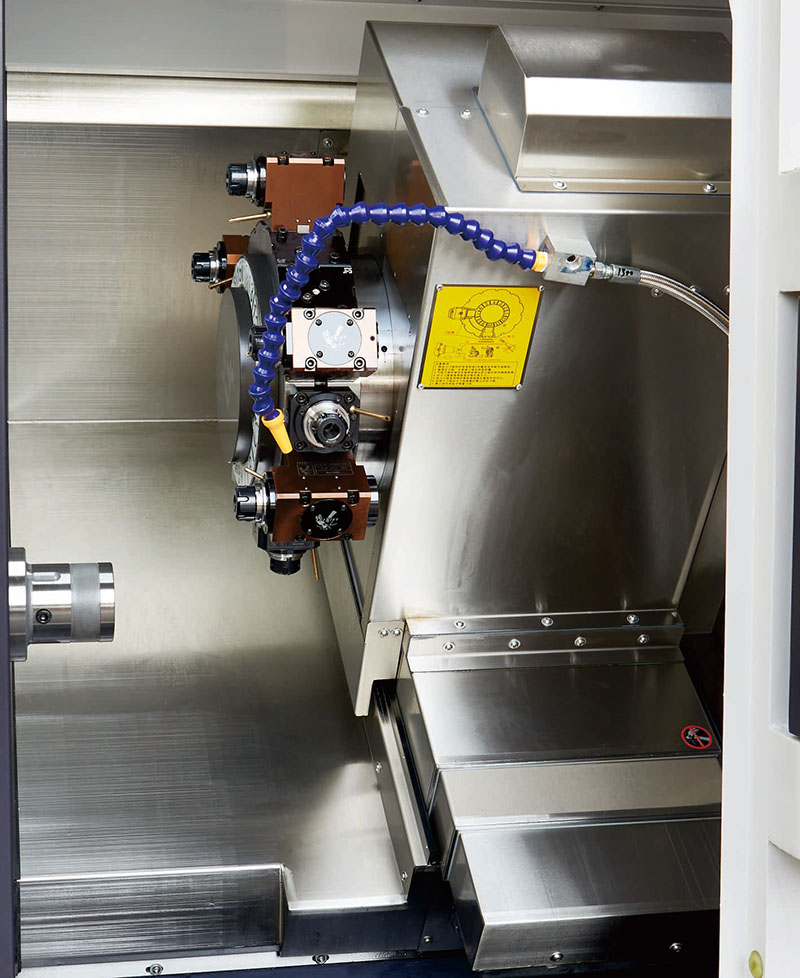

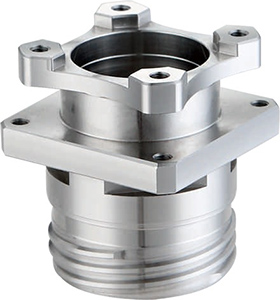

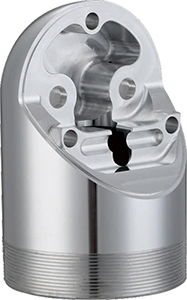

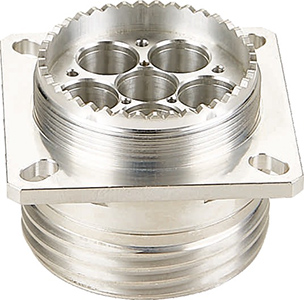

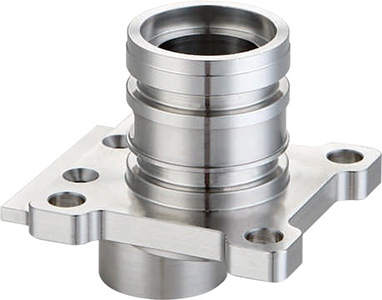

Darüber hinaus verfügt das Gerät auch über diese praktischen Highlights: Der 0°-Motorkopf kann einen stabilen Betrieb von 8000 U/min erreichen, der 90°-Motorkopf ermöglicht eine Nennarbeitsgeschwindigkeit von 6500 U/min; Der Werkzeughalter verfügt über ein getriebeloses Modulgetriebedesign, wodurch der Einfluss der Wärmequelle von der Wurzel eliminiert wird, wodurch die Bearbeitungsgenauigkeit effektiv gewährleistet werden kann. Fräs- und Drehfunktionen sind integriert, wodurch die Bearbeitungsanforderungen komplexer Materialien wie Edelstahl, Titanlegierung und Kohlenstoffstahl problemlos erfüllt werden können. Das Chipentfernungssystem verfügt über ein seitlich und hinten integriertes Design, einen flexiblen Installationsmodus und kann entsprechend den tatsächlichen Arbeitsbedingungen beliebig ausgewählt werden.

Darüber hinaus werden die gesamten Maschinengussteile Glüh-, Vibrationsalterungs- und anderen mehrkanaligen Alterungsbehandlungsprozessen unterzogen, die nicht nur die Stabilität im langfristigen Verarbeitungsprozess gewährleisten, sondern auch die Lebensdauer der Ausrüstung effektiv verlängern können.

Hauptspezifikation

Modell einer Drehmaschine		Einheit	CK52DTYW-500	CK76DTYW-500	Remart
Verarbeitungskapazität	Maximaler Schwenkdurchmesser über dem Bett	mm	0700	Ø700
	Maximaler Drehdurchmesser	mm	0230	Ø230
	Max. Drehlänge	mm	500	500
Spindel	hydraulisches Spindelspannfutter	In	8"	10"
	Höhe der Spindelmitte vom Boden	mm	1150	1150
	Spindelnase		A2-6	A2-8
	Durchmesser der Spindelbohrung	mm	F66	086
	Maximaler Stangendurchmesser	mm	Ø51	072
	Maximale Spindeldrehzahl	U/min	4000	2000
	Leistung/Drehmoment des Spindelmotors	Kw/N.m	11 kW/72 Nm	15 kW/143 Nm	Optional integriert 11 kW/60 Nm/ Optional integriert 22 kW/170 Nm
Power-Turm	Power-Revolver-Modell	-	BMT55-16T oder BMT55-12T	BMT55-16T oder BMT55-12T	Servobetriebener GPM-Turm aus Taiwan, ehemals deutsche Marke SAUTER.
	Leistung/Drehmoment des Revolvermotors	Kw/N.m	5,7 kW/18 Nm oder 3,1 kW/15 Nm	5,7 kW/18 Nm oder 3,1 kW/15 Nm
	Power Ture Tolmax-Geschwindigkeit	r/mm	5000	5000	°kann mit 8000 U/min betrieben werden, und 90° kann mit 6500 U/min betrieben werden.
Vorschub der X/Z/Y-Achse	×Z-Achse Max. schnelle Tavel-Geschwindigkeit	m/mein	24	24
	Yaxis Max.schnelle Fahrgeschwindigkeit	m/mein	15	15
	Motorleistung/Drehmoment der X-/Z-/Y-Achse	Kw/N.m	YASKAWAI 29KW/186Nm oder SYTEC 3,1KW/15Nm	YASKAWA 29KW/186Nm oder SYMTEC 3,1KW/15Nm
	XZY-xis-Kugelumlaufspindeln der Güteklasse C3	-	40/40/40	40/40/40
	XZY-Achsen-Rollenführungsschienen	-	35/45/35	35/45/35
	Effektiver X-Achsen-Verfahrweg	mm	250	250
	Effektiver Verfahrweg der Z-Achse	mm	500	500
	Effektiver Verfahrweg der Y-Achse	mm	112(±56)	112(±56)
	Bmaesthogh	mm	50	50	Basierend auf dem 70-Zentren-Hochleistungswerkzeughalter
Reitstock	Reitstockweg	mm	520	520	programmierter Reitstock
Reitstock	Konisches Loch für den Auswerferstift	MK	Mo's 5#	Mo's 5#
Gerätespezifikationen	Nettogewicht der Maschine	kg	4500	4600
	Gesamtmaschinenleistung	KW	26	30
	Maschine L×B×H	mm	2500×1680×1900	2500×1680×1900

Die Werkzeugmaschine wird ständig optimiert; die oben genannten Parameter entnehmen Sie bitte den tatsächlichen Daten der Werkzeugmaschine.

Optionale Artikel

Konfigurationselement		CK52DTYW-500	CK76DTYW-500
Hauptspindel	Mechanische Spindel	●	●
Hauptspindel	Elektrische Spindel	O	O
Regler	SYNTEC-Controller	●	●
Regler	FANUC-Controller	O	O
Vorschubachse	Yaskawa	●	●
Vorschubachse	SYNTEC	O	O
spülen	BMT55 Power Turret	●	●
spülen	BMT55 Power Turret	一	O
Reitstock	Morse Nr. 5	O	O
Spannen	Klemme zurückziehen	●	●
Spannen	Futter	O	O
Zusatzausrüstung	Teilesammelgerät	O	O
	Fütterungsgerät	O	O
	Späneförderer	O	O
	Automatisierter Roboter	O	O
	Ölnebelabscheider	O	O
