Maschine für die Mühle
  • Maschine für die Mühle Maschine für die Mühle

Maschine für die Mühle

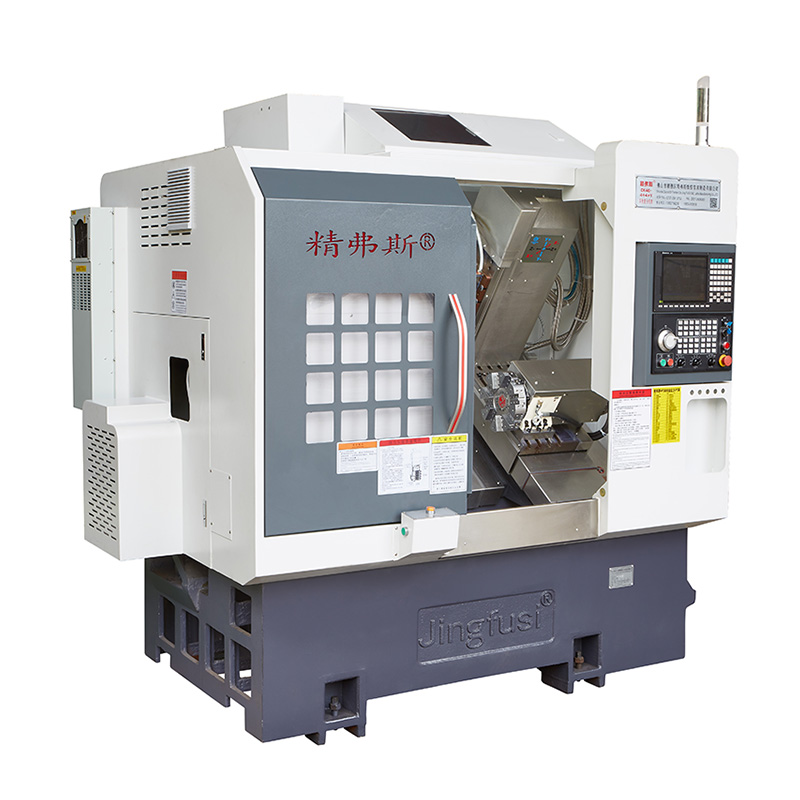

Die Jingfusi®-Turn-Mill-Bearbeitungsmaschine eignet sich besonders für die Massenproduktion von Teilen mit komplexen Formen wie Mikrokomponenten, Mikrowellen, elektronischen Anschlüssen, Brillen, Uhren und verschiedenen Hardware-Zubehör.
Modell:CK52-5+5+Y

Anfrage absenden

Produktbeschreibung

Die Wend-Mill-Bearbeitungsmaschine hat die Eigenschaften von hoher Präzision und hoher Effizienz. Es kann zwischen Führungsbuchsen und ohne Führungsbuchse wechseln, eine angemessene Verarbeitung entsprechend der Länge des Werkstücks durchführen und eine angemessene Struktur aufweist. Alle drei Achsen verwenden lineare Rolling Guides, die einen guten Verschleißfestigkeit und eine hohe Präzision aufweisen. Die lineare Werkzeugreihenstruktur, die von einem Servomotor angetrieben wird, verfügt über die Eigenschaften der schnellen Werkzeugänderung, das CNC -System hat vollständige Funktionen und ist leicht zu steuern. Leitfaden ohne Schleifverarbeitung erfordert keine Schleifmaterialien und kann Stangen mit hoher Geschwindigkeit und hoher Präzision verarbeiten, und das minimale verbleibende Material beträgt nur 30 mm. Optionales Seitenverarbeitungsgerät kann Bohr- und Fräsenprozesse realisieren.


Maschinenreisen Diagramm

Turn-Mill Machining Machine

Produktdetails

Turn-Mill Machining Machine

Parameterliste

Artikel Inhalt Einheit CK46-5+5+y CK52-5+5+y
Verarbeitungsumfang Schwingen über das Bett mm Ø 500
Maximale Drehumlauflänge des Außenkreises mm 320

Maximaler Stangendurchmesser		 mm Ø 45 Ø 51 ~ 55
Hauptachse Maximale Spindelgeschwindigkeit r/min 6000 (auf 4000 eingestellt) 4500 (auf 3500 eingestellt)
Spindelkopftyp
A2-5 A2-6
Spindel-Durchmesser-Durchmesser mm Ø 56 Ø 66
füttern X/z/y -Achse Maximaler Schlaganfall mm 800/470/310
Maximale schnelle Bewegung der X/Z/Y -Achse m/my 24 (Einstellung 18)/24 (Einstellung 18)/15 (Einstellung 8)
X/z/y -Achseschraubestange mm 32/32/25
X/Z/Y -Achsenschiene mm 35/35/25
Messerturm Acht Stationsturm PCs 8 Stationen können mit Doppel -Loch -Werkzeughaltern ausgestattet werden, optional mit 12 Stationen
Power Head Formular zum Halten des Kopfes
ER25
Maximale Geschwindigkeit des Leistungskopfes r/min 6000 (auf 4000 eingestellt) kann häufig verwendet werden, um Produkte von 4000 zu verarbeiten
Maximale Installationsbohr- und Fräser -Kopfdurchmesser mm Ø 16
Abstand zwischen Kraftkopfwelle und Welle mm 65
elektrische Maschinerie Hauptmotorleistung/Drehmoment Kw / nm 7,5 kW/47,75 nm, optional 11 kW/70,03 nm für Stahlteile mit einer Verarbeitungskapazität von 80 und höher
X/z/y -Achsenmotorleistung/Drehmoment Kw / nm Yaskawa 1,8 kW/11,5 nm. Optionale neue Generation 2,4 kW/Nennwert 11,5 nm
X/z Kraftstoffmotor Strom/Drehmoment Kw / nm 2,4 kW/11,5 nm
Maximale Geschwindigkeit des Kraftkopfmotors r/min 5000
andere Spindelpositionierungsbremsgerät
Hydraulikdruck
Bettneigung ° 35 °
Messertischplatte Länge x Breite mm 700x290
Werkzeugmaschine Länge x Breite x Höhe mm 2200x1580x2000
Gesamtgewicht der gesamten Maschine Kg 3430
Gesamtleistung KW 13
Durchschnittlicher Stromverbrauch Kw / h 2

Genauigkeit der Werkzeugmaschine

Maschinengenauigkeit, Jingfus -Faktor Standard:
Haupttestelement Schematischer Diagramm Fabrikstandard
Spindel radialer Beat Turn-Mill Machining Machine Runout des Außenkegels erkennen 0.0035
X-Achse Wiederholungsposition Turn-Mill Machining Machine Erkennen Sie die wiederholte Positionierung der x-Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen. 0.003
Z-Achse Wiederholungsposition Turn-Mill Machining Machine
 Erkennen Sie die wiederholte Positionierung auf der Z -Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen. 0.003
Y-Achse Wiederholungsposition Turn-Mill Machining Machine Erkennen Sie die wiederholte Positionierung auf der y -Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen. 0.004
C -Achse Wiederholungsposition Turn-Mill Machining Machine Erkennen Sie die Neupositionierung des C-Achse-Fixpunkts, Hinweis: Zuerst prognostizieren Sie etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen, und erfassen Sie dann die wiederholte Positionierung 20 Boil Sekunden
C -Achse -Position Drehung Turn-Mill Machining Machine  Erkennen Sie die zufällige Positionsgenauigkeit der C-Achse, Hinweis: Zuerst prognostizieren Sie etwa 50 Mal, um den Fehler der Kaltmotor und des heißen Motors auszugleichen, und überprüfen Sie dann die wiederholten Einstellungen 72 Bogensekunden
Power Head Clamping Beat Turn-Mill Machining Machine Kegelschlag 0.015
Power Head Clamping Beat Turn-Mill Machining Machine
 Schlagen klemmen 0.01
Wenn der Kunde die ISO- oder VD1 -Genauigkeit der x/z/y -Achse testen möchte, muss er zum Zeitpunkt des Vertrags festgelegt werden. Der Kunde muss diesen Artikel gleichzeitig mit der ersten Akzeptanz der Jingfusi -Fabrik testen.
