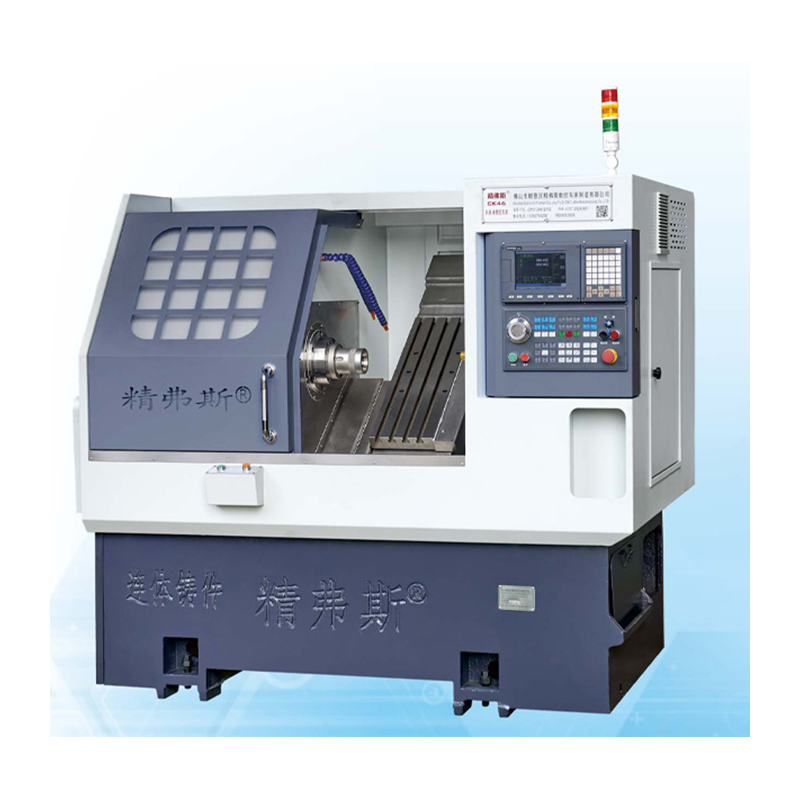

Drehverbindung CNC Drehmaschine

Ein definierender Aspekt der Jingfusi®-Turning-Mill-Verbindung CNC-Drehmaschine ist seine steinlösliche und belastbare Konstruktion. Dies stellt sicher, dass es unabhängig von den anspruchsvollsten Workloads unerschütterliche Genauigkeit und konsequente Leistung beibehält. Diese Maschine hat eine schwere Bett- und lineare Führungsschienen und liefert zu verlässlichen Ergebnissen, die alle Erwartungen übertreffen.

Modell:CK76DTY

Anfrage absenden

Produktbeschreibung

Turning-Mill-Verbindung CNC Drehmaschine Produktion Einführung

Die von Jingfusi® Hersteller gelieferte hochwertige CNC-Drehmaschine CNC ist die ultimative Lösung für die Präzisionsbearbeitung und Herstellung.

Grundsätzlich besteht der Kernwert dieser CNC-Drehmaschine mit der Turning-Milling-Verbindung darin, beispiellose Präzision, Effizienz und Vielseitigkeit zu bieten, um die strengen modernen Herstellungsprozesse zu bewältigen. Unsere CNC-Mühlenverkehrsfahrzeuge nutzt die modernste Technologie, um eine Vielzahl von Operationen wie Drehen, Mahlen, Bohren und Klopfen genau und schnell durchzuführen.

Darüber hinaus ist auch die CNC-Drehmaschine für Drehverbindungen mit einem Hochgeschwindigkeits-Spindelmotor ausgestattet, um während der Verarbeitung schnellere und genauere Schneidgeschwindigkeiten zu gewährleisten. Diese Funktion ist besonders wichtig bei komplexen Bearbeitungsaufgaben, da sie die Produktionszykluszeit erheblich reduzieren kann und gleichzeitig eine hohe Genauigkeit aufrechterhalten kann.

Darüber hinaus nimmt das integrierte CNC-Steuerungssystem dieses Werkzeugmaschinens ein benutzerfreundliches Design an, das es sowohl für Anfänger als auch für erfahrene Bediener einfach und schnell macht, die Bearbeitungseinrichtung und den Betrieb zu vervollständigen. Diese Funktion macht es zu einer idealen Wahl für Workshops, kleine Unternehmen und sogar große Produktionsanlagen.

Ein weiterer Highlight der CNC-Drehmaschine der Drehverbindung ist die leistungsstarken Verarbeitungsfähigkeiten. Mit seiner großen Schwung auf dem Bett und dem großen Abstand zwischen den Zentren kann es problemlos große Werkstücke verschiedener Größen und Formen bewältigen, um fast alle Bearbeitungsanforderungen zu erfüllen.

Turning-Mill-Verbindungsverbindung CNC Drehmaschine Parameterliste

Artikel	Modell der Drehmaschine	Einheit	CK46dty	CK52dty
Verarbeitungsumfang	Maximaler Drehdurchmesser der Spindel	mm	Ø 600
	Maximale Drehumlauflänge des Außenkreises	mm	300
	Maximaler Stangendurchmesser	mm	Ø 45	Ø 55
Hauptachse	Maximale Spindelgeschwindigkeit	r/min	6000 (Einstellung 4500)	4200 (Einstellung 3500)

	Spindelkopftyp		A2-5	A2-6
	Spindel-Durchmesser-Durchmesser	mm	Ø 56	Ø 66
füttern	X/z/y -Achse Maximaler Schlaganfall	mm	800/400/± 60


	90 ° Power Head durch die Mitte der Spindel	mm	60
	Maximale schnelle Bewegung der X/Z/Y -Achse	m/my	24 (Einstellung 18) / 24 (Einstellung 18) / 15 (Einstellung 12)
	X/z/y -Achseschraubestange	mm	32/32/32
	X/Z/Y -Achsenrollenspur	mm	35/35/35
Power Turm	Power -Turmmodell (Power Turret)	BMT	BMT45 ， Optional BMT55

	Power Head Collet	IST	ER25
	Größe der Werkzeughaltergröße	mm	25x25
	Schaftdurchmesser Bohrhalter	mm	Ø25
Heckstock	Hauptmotorleistung/Drehmoment	Kw / nm	7,5 kW/bewertet 47 nm	11 kW/bewertet 72 nm


	X/z/y -Achsenmotorleistung/Drehmoment	Kw / nm	Yaskawa 1,8 kW/11,5n. Optionale neue Generation2.4 kW/bewertet 11,5 nm
	Maximale Geschwindigkeit des Turmkraftmotors	r/min	80000 ° (Power Head ≤ 7000 ändern ， 90 ° Power Head ≤ 6000 Änderungen)
	Kraftmotor Strom/Drehmoment	Kw / nm	8,5 kW/bewertet 16,5 nm
	Stromversorgung/Drehmoment des Turmwerkzeugs wechselner Motorwechsel	Kw / nm	Neue Generation1.0 kW /3.1nm
andere	Spindelpositionierungsbremsgerät		Hydraulikdruck


	Bettneigung	°	35 °
	Werkzeugmaschine Länge x Breite x Höhe	mm	2200x1500x1900
	Gesamtgewicht der gesamten Maschine	Kg	3900 kg
	Gesamtleistung	KW	15
	Durchschnittlicher Stromverbrauch	Kw / h	3

Genauigkeit der Werkzeugmaschine

Maschinengenauigkeit, Jingfus -Faktor Standard:
Haupttestelement	Schematischer Diagramm	Fabrikstandard


Spindel radialer Beat		Runout des Außenkegels erkennen	0.0035


X-Achse Wiederholungsposition		Erkennen Sie die wiederholte Positionierung der x-Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen.	0.003


Z-Achse Wiederholungsposition		Erkennen Sie die wiederholte Positionierung auf der Z -Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen.	0.003


Y-Achse Wiederholungsposition		Erkennen Sie die wiederholte Positionierung auf der y -Achse. HINWEIS: Vorhersagen zuerst etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen und dann die wiederholte Positionierung zu erkennen.	0.004


C -Achse Wiederholungsposition		Erkennen Sie die Neupositionierung des C-Achse-Fixpunkts, Hinweis: Zuerst prognostizieren Sie etwa 50 Mal, um den Fehler des kalten Motors und des heißen Motors auszugleichen, und erfassen Sie dann die wiederholte Positionierung	20 Boil Sekunden


C -Achse -Position Drehung		Erkennen Sie die zufällige Positionsgenauigkeit der C-Achse, Hinweis: Zuerst prognostizieren Sie etwa 50 Mal, um den Fehler der Kaltmotor und des heißen Motors auszugleichen, und überprüfen Sie dann die wiederholten Einstellungen	72 Bogensekunden


Power Head Clamping Beat		Kegelschlag	0.015

Power Head Clamping Beat		Schlagen klemmen	0.01

Wenn der Kunde die ISO- oder VD1 -Genauigkeit der x/z/y -Achse testen möchte, muss er zum Zeitpunkt des Vertrags festgelegt werden. Der Kunde muss diesen Artikel gleichzeitig mit der ersten Akzeptanz der Jingfusi -Fabrik testen.
